PHƯƠNG ÁN SẢN XUẤT – PÁT TREO KỆ CPU
Mã sản phẩm: 1900.1.53006 (CPU Holder Bracket)
Đơn vị sản xuất: CÔNG TY CỔ PHẦN SẢN XUẤT XUẤT NHẬP KHẨU VINAHARDWARE

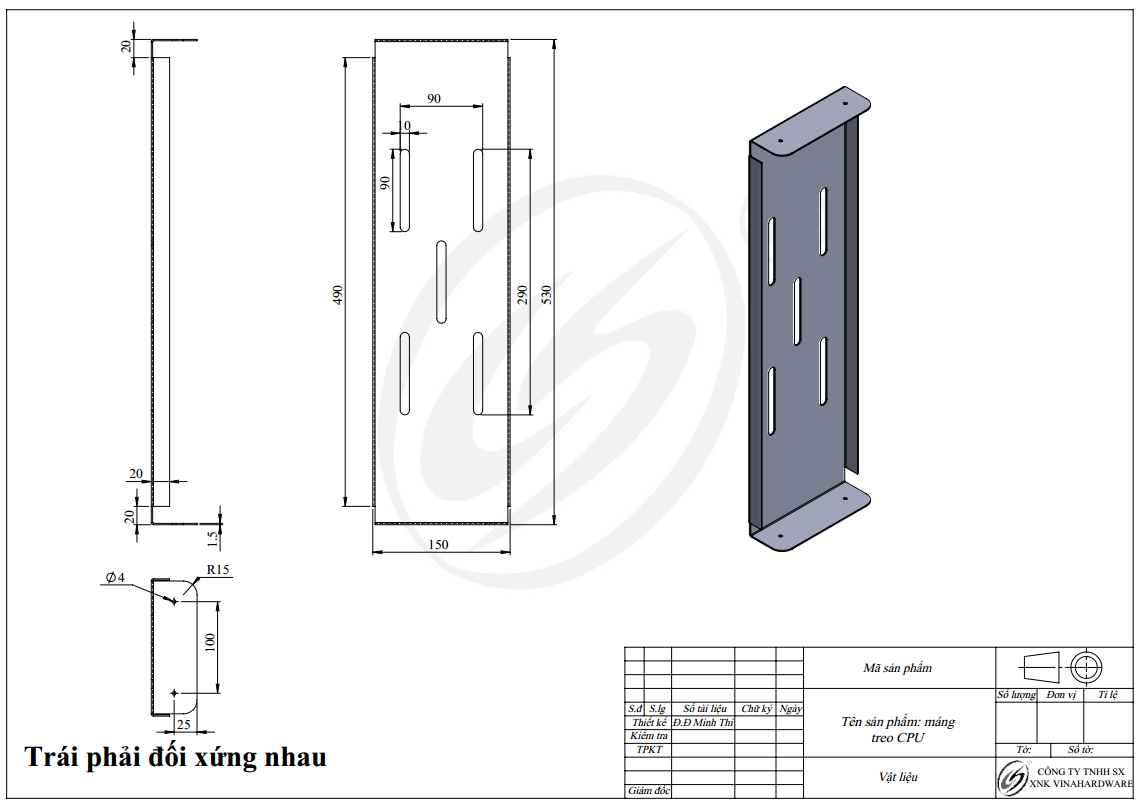

Bản vẽ kỹ thuật: MANG-TREO-CPU.pdf – Thiết kế: Đ.Đ Minh Thi – Phòng R&D Vinahardware
I. MỤC TIÊU SẢN PHẨM / PRODUCT OBJECTIVES
- Thiết kế pát treo CPU gọn gàng, chắc chắn, thẩm mỹ, phù hợp cho bàn làm việc, tủ kỹ thuật và khu vực IT trong tòa nhà, văn phòng, trường học.
- Đảm bảo chịu tải tốt – bề mặt sơn đẹp – lắp đặt thuận tiện.
- Sản xuất theo tiêu chuẩn ISO 9001:2015 – Vinahardware Quality System, kiểm soát toàn bộ từ khâu cắt vật liệu đến đóng gói.
II. THÔNG SỐ KỸ THUẬT / TECHNICAL SPECIFICATIONS
| Hạng mục |
Thông tin kỹ thuật |
Ghi chú |
| Tên sản phẩm |
Pát treo CPU (CPU Holder Bracket) |
Dành cho bàn máy tính / workstation |
| Vật liệu chính |
Thép tấm SPCC / SS400 dày 1.5 – 2.0 mm |
Gia công laser – chấn – hàn |
| Kích thước chuẩn |
150 × 530 × 90 mm (tùy chỉnh theo CPU) |
Theo bản vẽ “MANG-TREO-CPU” |
| Công nghệ gia công |
Cắt laser, chấn định hình, mài bo cạnh – phun cát – sơn tĩnh điện khô |
|
| Bề mặt hoàn thiện |
Sơn tĩnh điện màu đen mờ hoặc ghi xám |
Phun cát khô, không qua nước |
| Khả năng chịu tải |
≥ 20 kg |
Đảm bảo an toàn với CPU case trung bình |
| Tiêu chuẩn kiểm tra |
ISO 9001:2015 – Vinahardware QC Standard |
|
III. QUY TRÌNH TRIỂN KHAI / IMPLEMENTATION PROCESS
| Giai đoạn |
Nội dung công việc |
Bộ phận phụ trách |
| 1️⃣ Xác nhận yêu cầu & báo giá |
Tiếp nhận bản vẽ, kích thước, màu sơn từ khách hàng. Báo giá dựa trên vật tư, gia công và sơn. |
Kinh doanh + Kỹ thuật |
| 2️⃣ Thiết kế & xác nhận bản vẽ |
Dựng bản vẽ 2D/3D hoặc chỉnh theo mẫu có sẵn Vinahardware. Khách hàng xác nhận kích thước và lỗ lắp đặt. |
R&D + Kỹ thuật |
| 3️⃣ Sản xuất mẫu & xác nhận mẫu |
Gia công 1 bộ mẫu hoàn chỉnh – sơn tĩnh điện – gửi ảnh hoặc mẫu thực tế cho khách duyệt. |
Xưởng mẫu + QC |
| 4️⃣ Sản xuất hàng loạt |
Sản xuất theo mẫu chuẩn đã duyệt – quy trình chuẩn Vinahardware. |
Nhà máy sản xuất |
| 5️⃣ Kiểm tra & đóng gói |
Kiểm tra kích thước, bề mặt sơn, độ bền cấu trúc – đóng gói chống trầy. |
QC + Kho |
IV. QUY TRÌNH SẢN XUẤT / MANUFACTURING PROCESS
| Bước |
Công đoạn gia công |
Mô tả chi tiết |
| 1. Cắt laser tấm |
Cắt tấm thép bằng máy laser CNC theo bản vẽ. |
Sai số ≤ ± 0.2 mm |
| 2. Chấn định hình |
Chấn tạo hình góc 90° – bo cạnh chính xác. |
Dung sai ≤ 0.2 mm |
| 3. Mài & xử lý bề mặt |
Mài mối cắt, bo cạnh, kiểm tra bavia. |
Chuẩn bị trước sơn |
| 4. Phun cát khô |
Tạo nhám và làm sạch bề mặt sơn. |
Không qua môi trường nước |
| 5. Sơn tĩnh điện khô |
Phun sơn đen mờ, sấy 180 – 200 °C. |
Lớp sơn ≥ 70 µm |
| 6. Kiểm tra chất lượng |
Đo kích thước, độ bám sơn – Cross Hatch 100/100. |
Vinahardware QC |
| 7. Đóng gói |
Túi PE + xốp + carton chống trầy. |
Giao hàng an toàn |
V. TIÊU CHUẨN CHẤT LƯỢNG / QUALITY CONTROL
| Mục kiểm tra |
Tiêu chuẩn Vinahardware |
| Kích thước – sai số |
± 0.2 mm |
| Độ bám sơn |
100/100 (Cross Hatch Test – 3M) |
| Độ dày lớp sơn |
≥ 70 µm |
| Độ phẳng – bo cạnh |
Sai số ≤ 0.2 mm, không bavia |
| Chống rỉ sét |
Salt Spray ≥ 200 giờ |
| Thẩm mỹ bề mặt |
Sơn mịn, đều màu, không cháy sơn |
VI. ƯU ĐIỂM SẢN PHẨM / PRODUCT ADVANTAGES
- Bề mặt sơn đẹp, sạch, bóng mịn, tạo cảm giác cao cấp cho nội thất văn phòng.
- Gia công chính xác, chấn góc chuẩn, mối sơn đều, bền màu.
- Lắp đặt nhanh, độ bền cao, phù hợp với nhiều loại CPU và bàn làm việc.
- Giá thành cạnh tranh – giao hàng nhanh tại nhà máy Vinahardware.
VII. THỜI GIAN SẢN XUẤT / LEAD TIME
| Giai đoạn |
Thời gian dự kiến |
Ghi chú |
| Báo giá & xác nhận |
1 – 2 ngày |
Sau khi nhận yêu cầu |
| Làm mẫu & duyệt mẫu |
3 – 5 ngày |
Bao gồm sơn và kiểm tra mẫu |
| Sản xuất hàng loạt |
7 – 10 ngày |
Tùy số lượng đơn hàng |
| QC & đóng gói |
1 – 2 ngày |
Xuất xưởng theo kiểm tra chuẩn |
VIII. CAM KẾT VINAHARDWARE
- 100% sản xuất tại nhà máy Vinahardware Việt Nam.
- Đảm bảo chất lượng, thẩm mỹ và tiến độ.
- Không phát sinh phí khuôn.
- Bề mặt sơn tĩnh điện khô – bền màu, chống rỉ sét.
- QC kiểm tra 100% sản phẩm trước đóng gói.
IX. TÓM TẮT ĐỀ XUẤT / SUMMARY
| Hạng mục |
Nội dung |
| Tên sản phẩm |
Pát treo CPU – CPU Holder Bracket |
| Vật liệu |
Thép tấm 1.5–2.0 mm SPCC / SS400 |
| Công nghệ gia công |
Cắt laser – Chấn – Phun cát – Sơn tĩnh điện khô |
| Bề mặt |
Sơn đen mờ / ghi xám – độ bền ≥ 200 giờ phun muối |
| Tiêu chuẩn chất lượng |
ISO 9001:2015 – Vinahardware QC |
| Ưu điểm |
Bề mặt đẹp, bền màu, giá tốt, dễ lắp |
| Ứng dụng |
Bàn làm việc, văn phòng, trường học, tòa nhà |
| Địa điểm nhận hàng |
Nhà máy Vinahardware – Bình Dương |
