PHƯƠNG ÁN SẢN XUẤT – KHUNG SẮT QUEEN

Đơn vị sản xuất: CÔNG TY CỔ PHẦN SẢN XUẤT XUẤT NHẬP KHẨU VINAHARDWARE

Mục tiêu sản xuất

Đảm bảo kết cấu chắc chắn – chịu lực cao – không rung lắc.

Bề mặt sơn bền đẹp, chống gỉ, chống trầy xước.

Thẩm mỹ cao, mối hàn gọn, sản phẩm đồng đều.

Tối ưu chi phí, giá thành cạnh tranh.

Sản xuất ổn định số lượng lớn, đúng tiến độ giao hàng.

An toàn khi sử dụng, không cạnh sắc nguy hiểm.

VẬT LIỆU SỬ DỤNG

3. QUY TRÌNH SẢN XUẤT

Bước 1: Cắt phôi

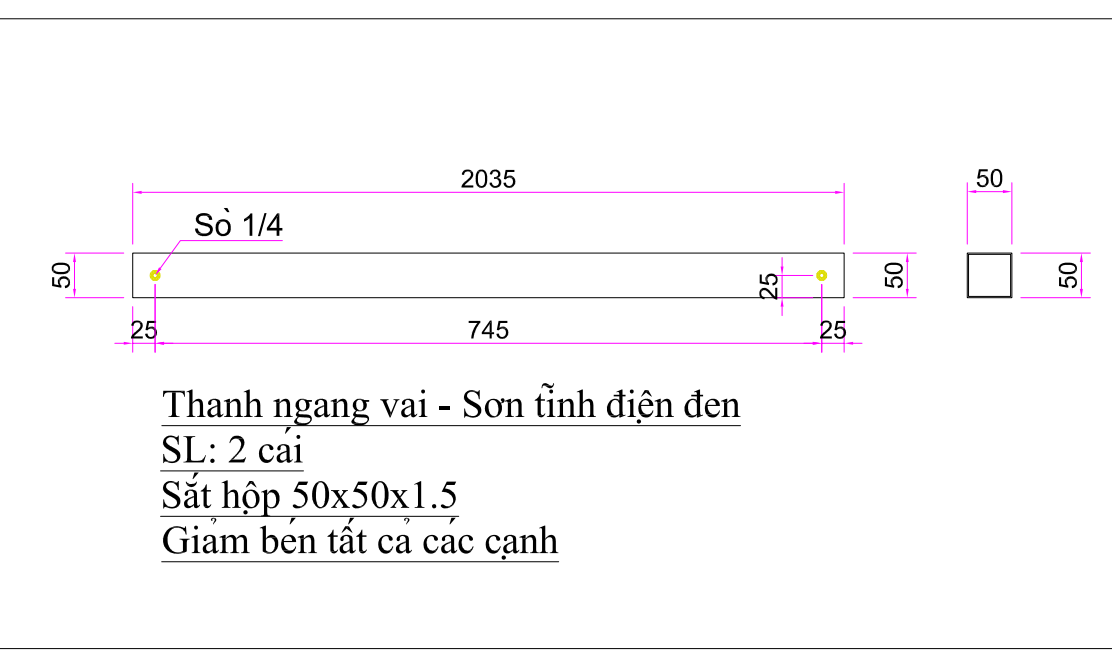

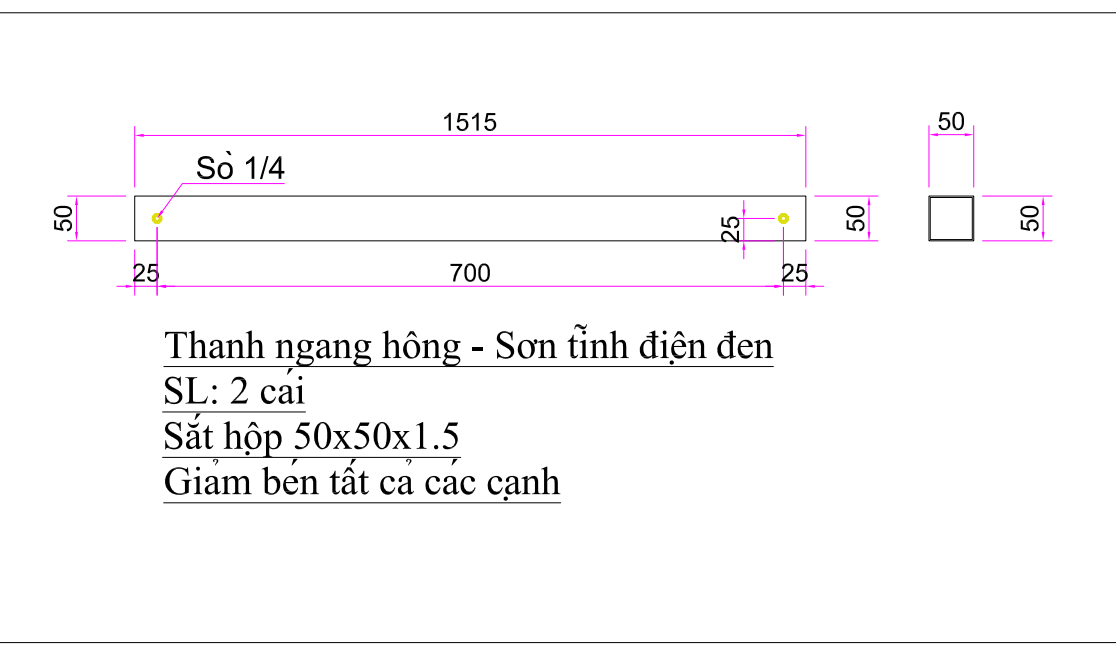

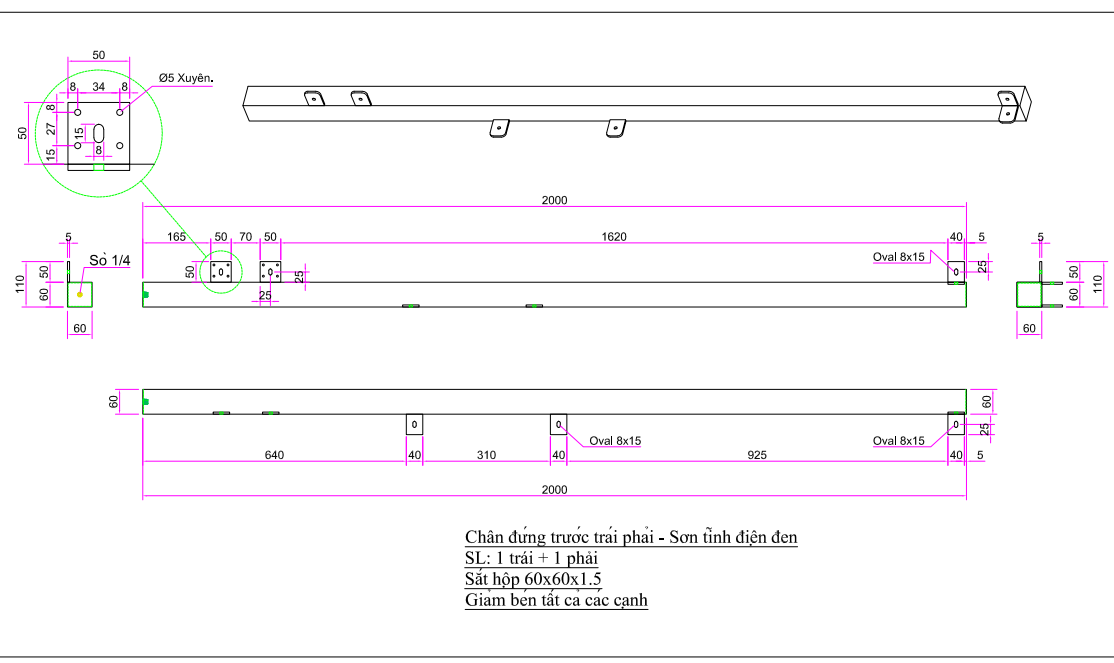

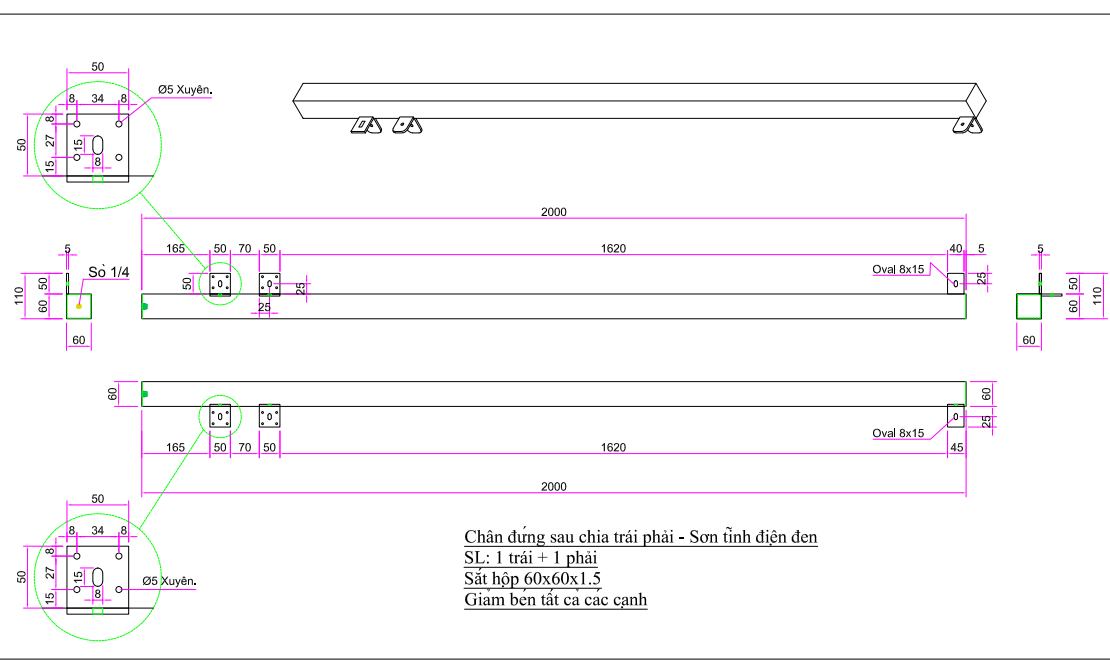

- Cắt thép hộp theo bản vẽ kỹ thuật.

- Sai số cho phép: ±1 mm.

- Đánh dấu từng chi tiết theo mã.

Bước 2: Gia công lỗ – bát liên kết

- Khoan lỗ bulong Ø8 – Ø10 theo bản vẽ.

- Dập, cắt bát liên kết bằng máy CNC.

- Mài sạch ba via.

Bước 3: Hàn kết cấu

Hàn CO₂ tự động hoặc bán tự động.

Đảm bảo:

- Mối hàn ngấu, đều

- Không cháy thủng

Kiểm tra độ vuông – phẳng sau hàn.

Bước 4: Xử lý bề mặt

- Mài mối hàn

- Tẩy dầu – tẩy gỉ

- Phốt phát hóa chống oxy hóa

Bước 5: Sơn tĩnh điện

- Sơn tĩnh điện màu đen

- Sấy nhiệt 180–200°C

- Độ dày sơn: 60–80 micron

Bước 6: Lắp ráp thử & kiểm tra

- Lắp thử hoàn chỉnh 1 bộ mẫu.

- Kiểm tra:

Độ chắc chắn

Độ cân bằng

Độ chịu lực

Bước 7: Đóng gói

- Quấn màng PE

- Bọc foam góc

- Đóng kiện carton hoặc pallet gỗ

5. TIÊU CHUẨN KỸ THUẬT

- Tải trọng chịu lực: ≥ 350 – 450 kg

- Không rung lắc, không phát tiếng kẹt khi sử dụng

- Bề mặt sơn:

Không bọt khí

Không trầy xước

Màu đều
