Phương án sản xuất khung giường kết hợp tay nâng

PHƯƠNG ÁN SẢN XUẤT – BỘ KHUNG GIƯỜNG KẾT HỢP TAY NÂNG VINAHARDWARE

Đơn vị sản xuất: CÔNG TY CỔ PHẦN SẢN XUẤT XUẤT NHẬP KHẨU VINAHARDWARE

1. Mục tiêu sản xuất

Tạo ra khung giường nâng hộc chứa đồ có độ bền cơ học cao, vận hành êm ái, an toàn.

Đồng bộ hoàn toàn giữa khung thép – nan giường – tay nâng thủy lực.

Phù hợp cho giường bọc nệm, giường gỗ, giường hộp, giường âm tủ.

Tiêu chuẩn sản xuất hướng tới B2B, xuất khẩu & dự án nội thất.

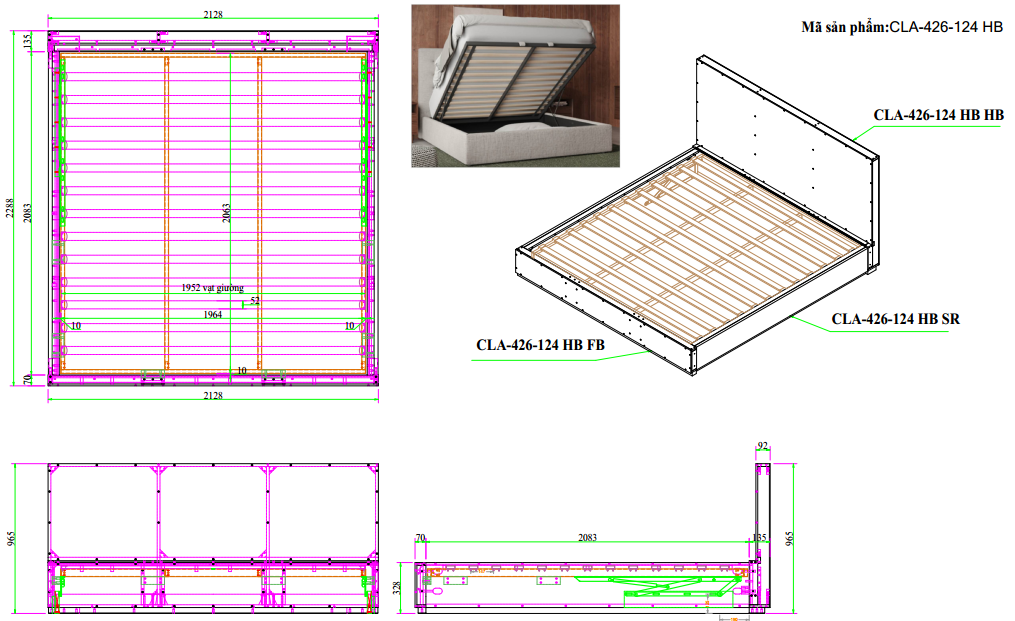

2. Kết cấu kỹ thuật tổng thể

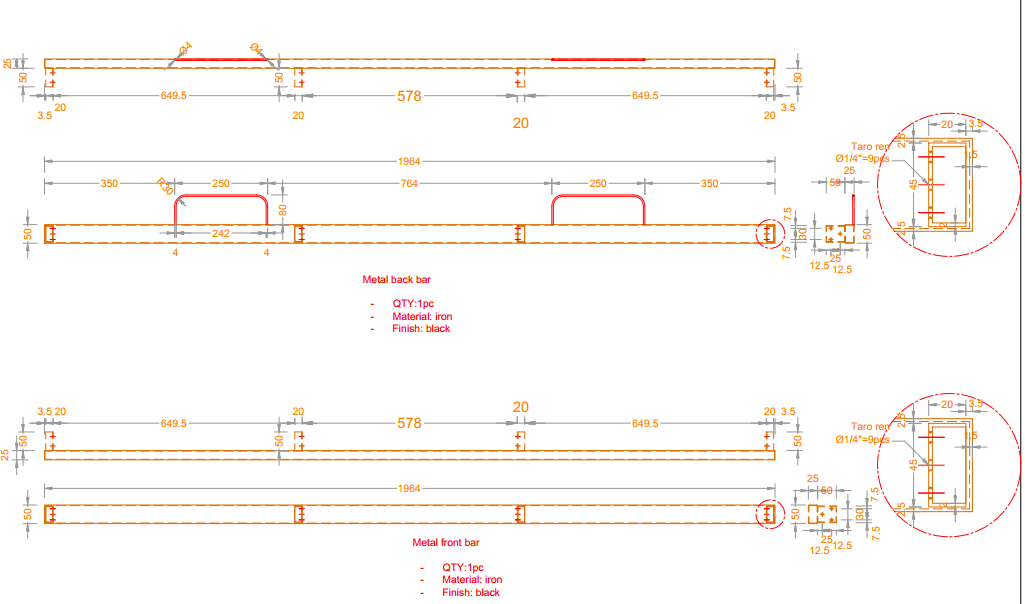

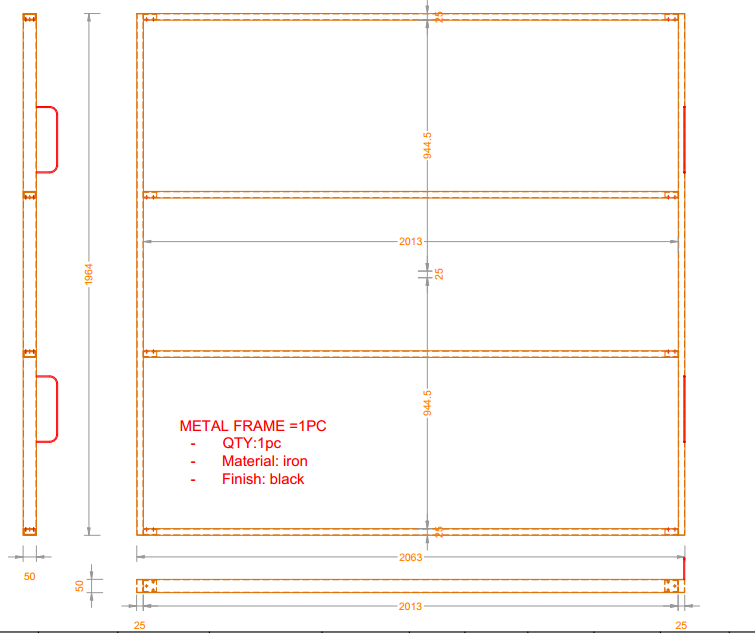

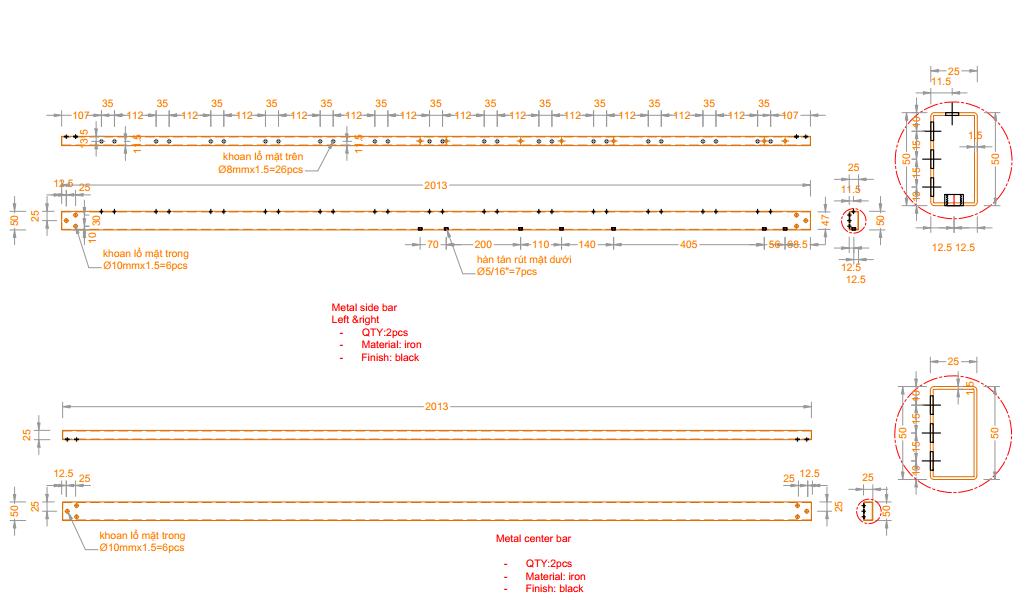

2.1. Khung chính

Vật liệu: thép hộp 30×60 | 30×30 | 25×50 (tùy tải trọng yêu cầu).

Độ dày vật liệu: 1.2 – 1.5 – 1.8 mm.

Kết cấu:

- Khung viền ngoài chịu lực.

- Dầm ngang phân tải.

- Gân gia cường vị trí bản lề & tay nâng.

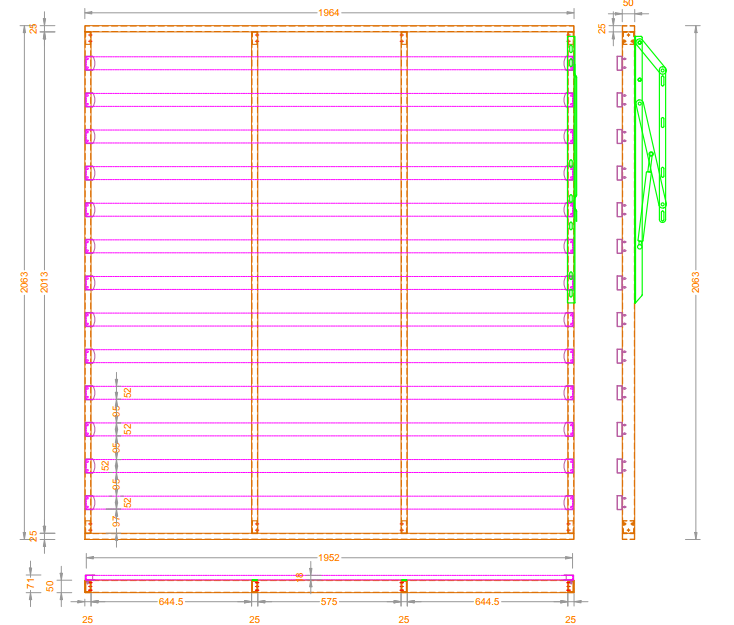

2.2. Khung nâng & nan giường

- Khung nâng bằng thép hộp.

- Nan thép sơn tĩnh điện hoặc nan gỗ uốn cong.

- Khoảng cách nan: 60–80 mm đảm bảo phân tải đều nệm.

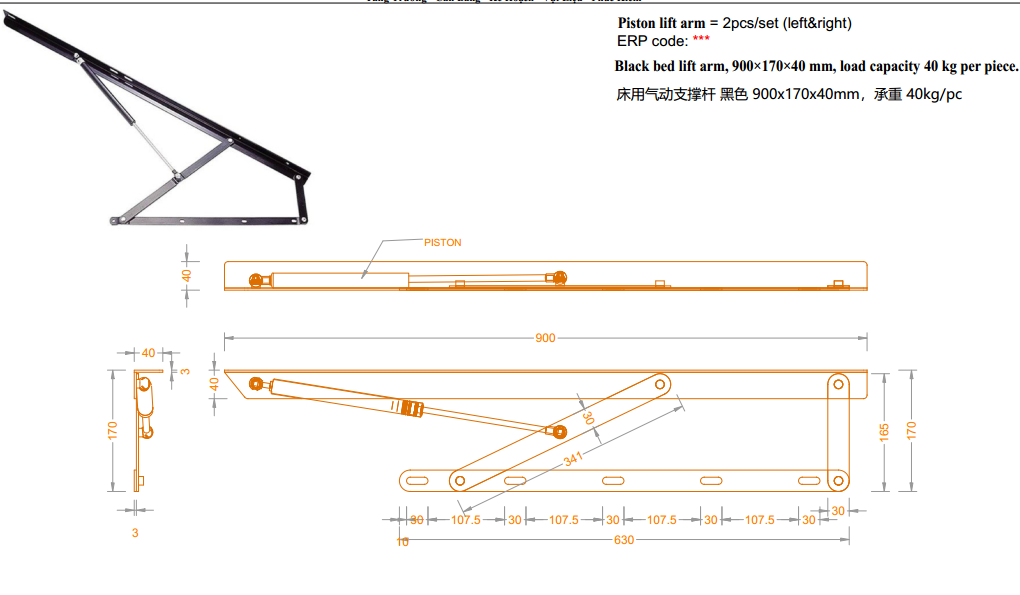

2.3. Hệ tay nâng

- Tay nâng thủy lực tải trọng 400–1200N/cặp (theo kích thước giường).

- Bản lề thép dập CNC liên kết khung cố định & khung nâng.

- Cơ chế khóa an toàn khi mở ở góc 35–45°.

3. Quy trình sản xuất chi tiết

Set up máy - Cắt laser ống - Hàn - Mài - Vệ sinh - Sơn tĩnh điện - Kiểm tra - Đóng gói - Kiểm tra

4. Thông số kỹ thuật tiêu chuẩn

- Tải trọng thiết kế: 250 – 450 kg.

- Góc mở: 35° – 45°.

- Tuổi thọ tay nâng: ≥ 10.000 chu kỳ.

- Độ võng mặt giường: < 5 mm/2 m.

5. Ưu điểm giải pháp Vinahardware

✅ Chủ động gia công toàn bộ từ khung đến tay nâng.

✅ Đồng bộ kỹ thuật – hạn chế lỗi lắp ráp.

✅ Tối ưu chi phí cho sản xuất số lượng lớn – dự án.

✅ Nhận OEM theo bản vẽ riêng từng khách hàng.

✅ Hệ tay nâng vận hành êm – nhẹ – an toàn – bền.

6. Ứng dụng thực tế

- Giường nâng hộc chung cư.

- Giường bọc nệm khách sạn.

- Giường hộp nhà ở.

- Giường thông minh – giường âm tủ.

- Dự án căn hộ – ký túc xá – resort.

7. Năng lực sản xuất

Sản lượng: 300 – 1.500 bộ/tháng.

Tùy biến kích thước: 1m2 – 1m6 – 1m8 – 2m0.

Nhận thiết kế theo:

-> Bản vẽ CAD.

-> Mẫu thực tế.

-> Ý tưởng từ đơn vị thi công.

8. Đề xuất phối hợp sản xuất

Vinahardware:

-> Sản xuất khung + tay nâng.

Khách hàng:

-> Gia công gỗ MDF/plywood/bọc nệm.

Hoàn thiện tại xưởng lắp ráp cuối cùng.
