PHƯƠNG ÁN TRIỂN KHAI BỘ KHUNG BÓNG RỔ TREO TRẦN – VINAHARDWARE → TRƯỜNG VIỆT MỸ
1. Mục tiêu
- Xây dựng hệ thống khung bóng rổ treo trần có thể nâng hạ linh hoạt, đảm bảo an toàn – thẩm mỹ – độ bền – tiêu chuẩn trường học quốc tế.
- Phù hợp với không gian nhà thi đấu / sân đa năng của Trường Việt Mỹ.
2. Quy trình làm việc & Triển khai
| Giai đoạn | Nội dung công việc | Kết quả bàn giao |
|---|---|---|
| B1. Khảo sát sơ bộ (trực tuyến / hình ảnh / bản vẽ hiện trạng) | Tiếp nhận thông tin kích thước không gian, chiều cao trần, hệ dầm, vật liệu mái trên bản vẽ hoặc video. | Hồ sơ khảo sát ban đầu & đánh giá khả thi. |
| B2. Lên ý tưởng & giải pháp kỹ thuật sơ bộ | Đề xuất mô hình khung treo, cơ cấu nâng hạ, phương án đấu nối điện, phương án gia cố trần mái. | Bản concept & mô hình nguyên lý vận hành. |
| B3. Báo giá sơ bộ theo MOQ (Số lượng tối thiểu) | Tính chi phí dựa trên số lượng giàn (ví dụ: 1–3–5 bộ), tối ưu giá theo sản xuất hàng loạt. | Báo giá sơ bộ + dự toán thời gian thi công. |
| B4. Hai bên thống nhất chủ trương triển khai | Chốt mô hình, phạm vi, kinh phí dự kiến, thời gian. | Xác nhận đồng ý triển khai thiết kế chi tiết. |
| B5. Khảo sát hiện trạng trực tiếp tại công trình | Đo đạc chi tiết dầm, mái, cao độ, nguồn điện – điểm neo – lối tiếp cận thi công. | Bộ hồ sơ khảo sát có hình ảnh & kích thước thực tế. |
| B6. Thiết kế kỹ thuật – kết cấu – bản vẽ sản xuất | - Thiết kế 2D/3D khung nâng hạ |
- Phân tích tải trọng – mô phỏng lực
- Thiết kế điểm treo & tấm gia cố
- Sơ đồ điện vận hành an toàn | Bộ hồ sơ thiết kế kỹ thuật & bản vẽ sản xuất.
-
| B7. Sản xuất mẫu / thử nghiệm thiết kế (nếu yêu cầu) | Gia công thử nghiệm một phần hoặc mô hình tương đương tại xưởng. | Xác nhận ổn định trước khi thi công đồng bộ. |
| B8. Thi công – lắp dựng tại công trình | Xem chi tiết các hạng mục thi công bên dưới. | Hoàn thiện lắp đặt & nghiệm thu kỹ thuật. |
| B9. Bàn giao – Hướng dẫn sử dụng – Bảo hành | Bàn giao tài liệu + hướng dẫn vận hành + ký nghiệm thu. | Cam kết bảo hành – bảo trì định kỳ.
3. Các Hạng Mục Thi Công Chi Tiết
| Hạng mục | Nội dung |
|---|---|
| 3.1 Gia cố mái trần & điểm treo kết cấu | - Khảo sát hệ dầm thép / bê tông |
Tính toán tải trọng động khi nâng – hạ
- Bổ sung bản mã – giằng tăng cứng – bu lông neo cơ khí
- Đảm bảo tiêu chuẩn chịu lực & an toàn lâu dài |
| 3.2 Xác định chiều cao & hành trình nâng hạ phù hợp | - Đo chuẩn chiều cao tiêu chuẩn rổ: 2.9m – 3.05m
- Điều chỉnh tỉ lệ khung theo mặt sân và không gian khán giả |

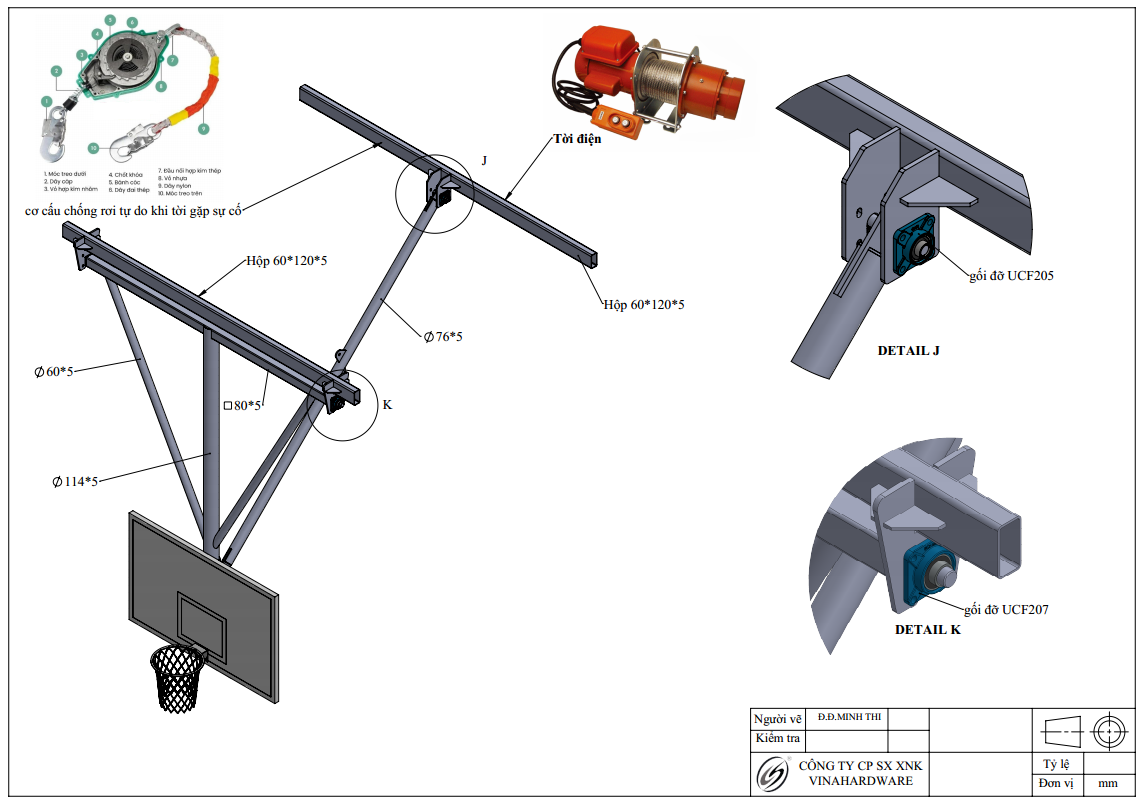

| 3.3 Sản xuất & Lắp ráp cơ khí phần khung bóng rổ | - Khung chính thép SPHC / CT3 hoặc nâng cấp SS400
- Mối hàn TIG/MIG chuẩn công nghiệp, kiểm tra không phá hủy (NDT nếu cần)
- Sơn tĩnh điện ngoài trời chống rỉ ≥ 60–80µm |
| 3.4 Hệ thống nâng hạ & an toàn | - Bộ tời điện / tời cáp tải trọng phù hợp
- Bộ khóa an toàn chống rơi
- Dẫn hướng chuyển động ổn định, chống rung |
| 3.5 Hệ thống điện – điều khiển thẩm mỹ & an toàn | - Lắp đặt điện âm – ống ruột gà – bảo vệ hệ dây
- Tủ điều khiển lên/xuống bằng công tắc hoặc remote
Tích hợp công tắc giới hạn hành trình (limit switch) |
| 3.6 Nghiệm thu an toàn | - Kiểm tra tải trọng thử (test 120% tải làm việc)
- Biên bản nghiệm thu & bàn giao an toàn sử dụng |
4. Ưu điểm khi Trường Việt Mỹ chọn Vinahardware
Chủ động sản xuất tại nhà máy → Kiểm soát chất lượng & tối ưu chi phí.
Đội ngũ cơ khí – kết cấu – kỹ thuật sân thể thao có kinh nghiệm.
Quy trình bàn giao rõ ràng, không phát sinh chi phí bất hợp lý.
Bảo hành & bảo trì dài hạn.
