Cách thiết kế bàn mở rộng với ray trượt cánh bướm

Với diện tích đất ngày càng eo hẹp và giá cả đắt đỏ thì việc mua nhà có được diện tích vừa ý ngày càng khó khăn. Việc sử dụng các sản phẩm bàn ghế, tủ, giường xếp gọn ngày càng được quan tâm. Vừa tiết kiệm được không gian sinh hoạt, vừa đáp ứng được yếu tố gọn gàng ngăn nắp.

Ray trượt bàn mở rộng cánh bướm là loại ray trượt khi lắp đặt lên mặt bàn thì khi mở rộng thì nó sẽ mở rộng khoảng không ở giữa mặt bàn, sau đó khoảng không ở giữa sẽ được lắp đầy bằng cơ cấu ván lật, chỉ cần bật tấm ván này sẽ lắp đầy khoảng trống đó (Có thể tham khảo video để hiểu thêm nguyên lý).

Các cách thiết kế bàn mở rộng với ray trượt bàn

Phương án này có nhiều ưu điểm như sau:

- Dễ dàng lắp đặt. Muốn bàn mở rộng bao nhiêu thì sử dụng loại ray tương ứng theo bảng kích thước sau:

- Ray 600mm ST35600Z1: tổng dài khi đóng 600mm, khi mở rộng cho phép nới thêm 400mm

- Ray 920mm ST35920Z1: tổng dài khi đóng 920mm, khi mở rộng cho phép nới rộng thêm 570mm

- Ray 1050mm ST351050Z1: tổng dài khi đóng 1050mm, khi mở rộng cho phép nới thêm 780mm

- Ray 1400mm ST481400Z1: tổng chiều dài khi đóng 1400mm, khi mở rộng nới thêm 950mm (loại này yêu cầu bản 48mm để chịu tải trọng cao)

- Ray 1800mm ST481800: tổng chiều dài khi đóng 1800mm, khi mở rộng cho phép nới thêm 1200mm

Các linh phụ kiện đi kèm để sản xuất bao gồm:

- Bản lề ghế xoay H0003C23 (dùng làm cơ cấu bật) hoặc có thể đặt gia công phần cơ cấu xoay bằng inox

Bản lề ghế xoay

Bản lề ghế xoay

- Chốt đồng âm dương BH1010Z23 hoặc pát sắt lưỡi gà P8294 để làm cơ cấu đỡ ván phụ

Pát sắt lưỡi gà

Pát sắt lưỡi gà

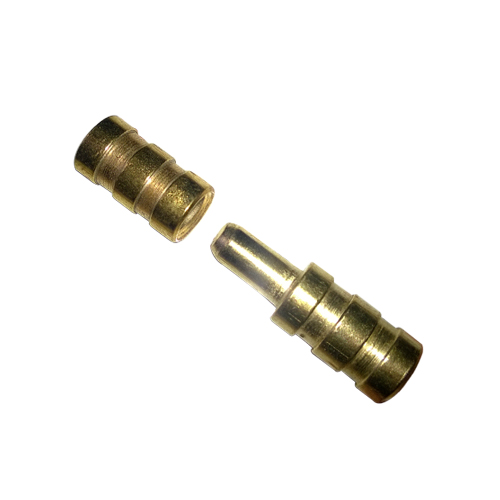

Chốt đồng âm dương

Chốt đồng âm dương
