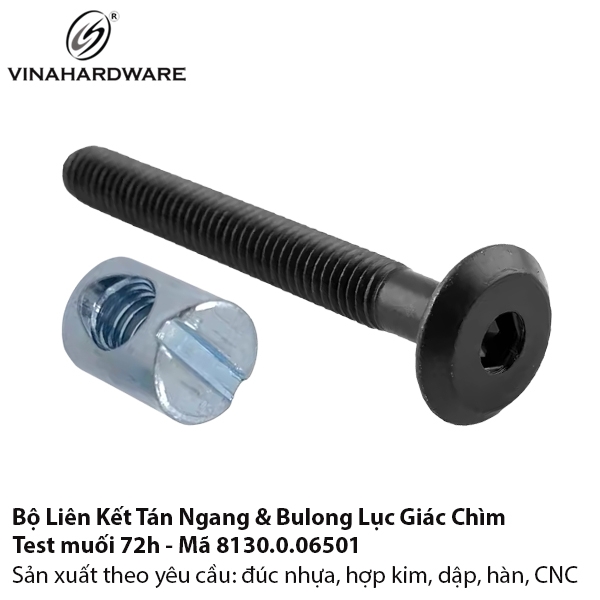

Phân Tích Kết Cấu Bộ Bulông Đầu Bằng & Tán Ngang 8130.0.06501
A. CẤU TRÚC
| Thành phần | Vật liệu & Xử lý | Độ cứng |
|---|---|---|
| Bulông | Thép 8.8, black oxide | ≥ 22 HRC |
| Tán ngang | Thép C1018, Zn trắng | ≥ 18 HRC |
B. THỬ NGHIỆM CƠ LÝ – M6 × 60 mm
| Tiêu chí | Kết quả |
|---|---|
| Lực kéo MDF 18 mm | 1 320 N |
| Mô-men siết max (không xoắn) | 9 N·m |
| Chu kỳ tháo/lắp (không hư ren) | 15 lần |
| Phun muối 72 h (ASTM B117) | PASS |
C. HƯỚNG DẪN KHOAN
-
Bulông: khoan cạnh Ø 6 mm (M6) sâu L-7 mm.
-
Khoét mặt: mũi khoét 90 ° Ø 16 mm, sâu 2 mm.
-
Tán ngang: khoan xuyên Ø 10 mm, chính giữa cạnh.
-
Khoảng cách mép panel ≥ 8 mm để tránh nứt.
D. SO SÁNH MÀU PHỦ
| Loại phủ | Thẩm mỹ ván tối | Chống gỉ 72 h | Chi phí |
|---|---|---|---|
| Black Oxide | ★★★★★ | ★★★☆ | +5 % |
| Zn Trắng | ★★★★☆ | ★★★★☆ | Chuẩn |
| Zn Vàng | ★★★☆☆ | ★★★★☆ | +3 % |
