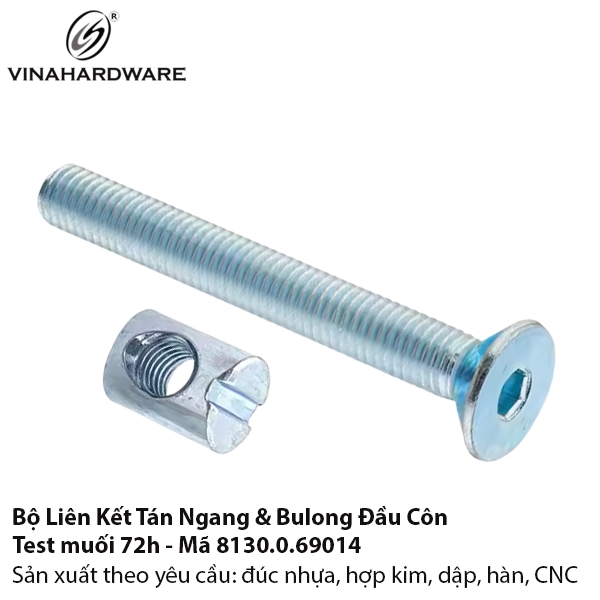

Bộ phận | Kích thước M6 | Vật liệu / Xử lý |
---|---|---|
Bulông | Ø 6 × 45-60 mm | Thép 8.8, mạ Zn 8 µm |
Tán ngang | Ø 10 × 12 mm | Thép C1018, mạ Zn |
Ổ lục giác | 4 mm | Độ cứng 35 HRC |
Tiêu chí | Kết quả |
---|---|
Lực kéo MDF 18 mm | 1 250 N |
Mô-men siết tối đa | 9 N·m |
Chu kỳ tháo / lắp | 12 lần không hư ren |
Phun muối | 72 h – PASS |
Lỗ cạnh bulông: Ø 6 mm (M6) sâu 38 mm.
Lỗ tán: Ø 10 mm xuyên, rãnh vuông căn trục ren.
Khoảng cách mép ván ≥ 8 mm.
Đặc tính | Đầu côn (8130) | Đầu trụ PZ |
---|---|---|
Thẩm mỹ | Ẩn hoàn toàn | Lộ đầu vít |
Thời gian lắp | 60 s | 75 s |
Rủi ro trượt tuýp | Thấp | Trung bình |
Ren M5 / M10, bước nhuyễn.
Xi mạ đen, vàng, kẽm-niken 120 h.
Dập logo / QR trên đỉnh bulông.
