SỔ TAY VINAHARDWARE HƯỚNG DẪN SỬ DỤNG THANG MÁY
1. GIỚI THIỆU VỀ THANG MÁY.
1. Thang Máy [ Elevator ]
Thang máy là máy nâng chuyển, là thiết bị vận tải chuyên dùng để vận chuyển hàng hóa, con người, vật tư phương tiện máy móc… Tùy vào mục đích sử dụng mà thang máy được thiết kế chế tạo có công suất cho phù hợp với mục đích sử dụng.
2. Tính năng
Ưu điểm:
- Thao tác Vận chuyển hàng hóa, vật tư, con người… nhanh.
- Tiện lợi, dễ sử dụng.
- Thang máy có cấu tạo đa dạng. Tùy vào mục đích, không gian mà sử dụng
Nhược điểm:
- Khi bị lỗi. Cần thời gian nhiều để bảo trì bảo dương.
- Phải kiểm tra độ an toàn định kỳ hàng tháng/ Năm.
- Cần có chuyên viên/Nhân viên, có chuyên môn để bảo trì.
3. Những loại thang máy
Một số loại thang máy thường dùng và hiện có trên thị trường
- Thang máy vận chuyển người.
- Thang máy dạng tời kéo.
- Thang máy dùng pa lăng cơ cấu cơ khí.
- Thang máy chế tạo có chường điều khiển tự động hóa.
Hình ảnh một số loại thang máy

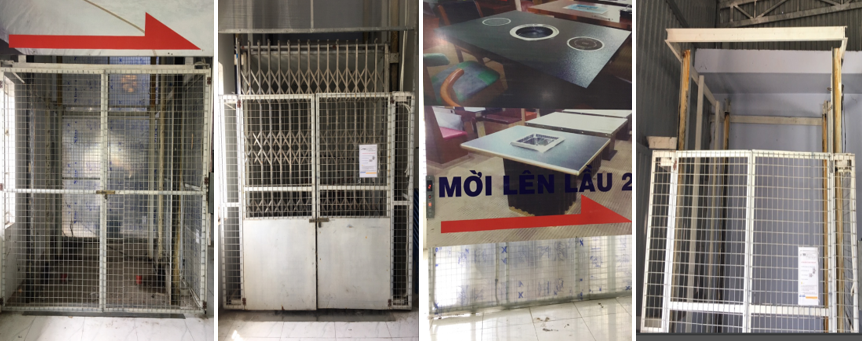

a. Thang máy hộ gia đình b. Thang máy siêu thị - Văn phòng lớn
c. Thang máy tự chế d. Mô hình thang máy
i. Thang máy pa lăng ròng dọc - Cầu trục
II. THANG MÁY TẠI BỘ PHẬN KHO SIÊU THỊ - VĂN PHÒNG CÔNG TY VINAHARDWARE
1. Giới thiệu Thang máy
- Là loại thang máy kiểu tự chế, có chương trình Plc điều khiển động hóa- kết hợp cơ cấu cơ khí bộ truyền xích-dùng hệ thống kích thủy lực dầu hỗ trợ cơ cấu nâng hạ cơ khí.
- Thang máy có bộ nhớ lưu trữ chương là cpu PLC. Chương trình được tương tác hoạt động thông qua các bảng điều khiển ở vị trí các lầu ( các tầng ) của thang máy.
- Các bảng điều khiển được kết nối thông qua các đường tín hiệu “ I/O-In put- Out put”. Là dây dẫn điện, công tắc hành trình, bơm thủy lực, solenoil…. Các khí cụ điện.
Thang máy tại văn phòng Công Ty Vinahardware là thang máy có 3 lầu ( 3 tầng ) hiện tại chỉ dùng để vận chuyển, xuất hàng hóa lên xuống giữa các lầu ( các tầng ) giữa các bộ phận giao xuất nhập hàng. Nếu nhân viên hay khách hàng muốn lên các lầu tầng vui lòng sử dụng cầu thang bộ. Khi có nhu cầu sử dụng thì báo trước xin ý kiến của Trưởng /phó bộ phận quản lý Văn phòng.
Một số Hình ảnh Thang máy tại văn phòng:

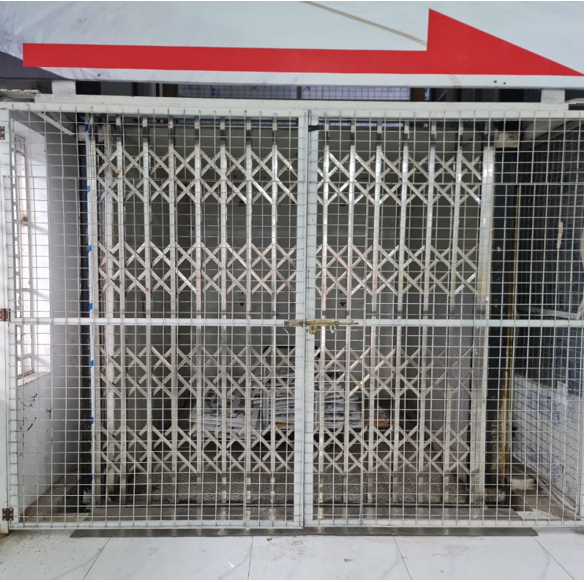

Hình 1: Là mặt trước, mặt hông – Tầng cuối thang máy.
2. Cách vận hành sử dụng thang máy, tại Vp kho ST Vinahardware
Thang máy công ty hiện tại có 3 lầu giới hạn chở hàng. Muốn xuất – chuyển hàng hóa ở lầu nào thì bấm chọn cho buồng “ phòng ” ở lầu đó [lầu 1,2,3]. Và làm theo các bước như sau:
Bước 1:

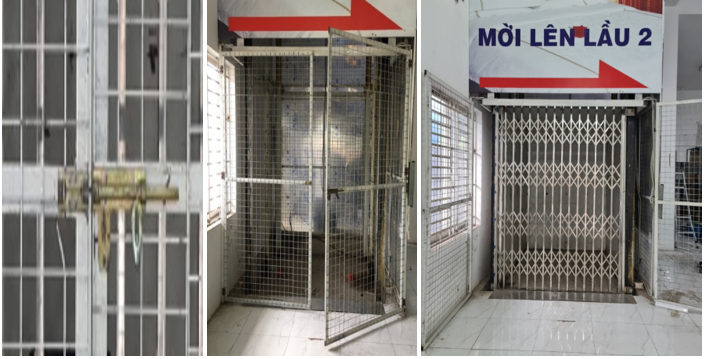

Mở chốt cửa thang máy bên ngoài. Mở to rộng cửa ra hai bên.
Hình 2: Minh họa.

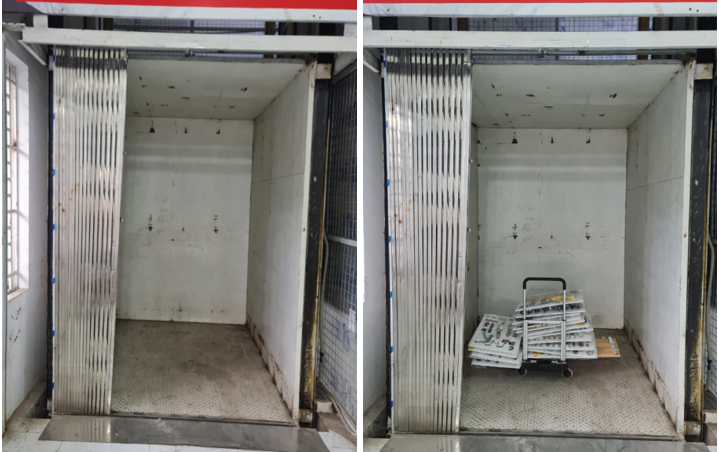

Mở cửa trong thang máy.
Chú ý ( cửa trong thang máy phải được mở đủ rộng để có thể kéo - đẩy pallet chứa hàng vào ra khỏi thang máy. Sao cho thao tác một cách thuận tiện và nhanh chóng nhất. Tránh tình trạng kéo-đẩy hàng vào ra gây va đập cửa-và làm cho cửa trong bị hỏng. Dẫn tới phải bảo trì sửa chữa thang máy ) .
Hình 3: Minh Họa
Bước 2: Đóng kín cửa thang máy.
Lưu ý:

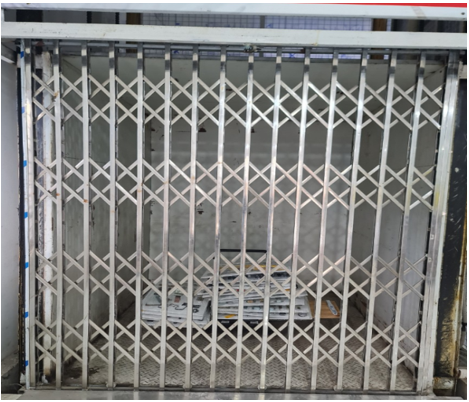

Khi kéo đóng kín cửa trong, thành mép cạnh cửa phải đụng vào công tác hành trình. Để cho công tác hành trình đóng tiếp điểm, báo trạng thái On Xác lập điều kiện 1 ( sẵn sàng hoạt động ). Và Truyền tín hiệu về cpu PLC. Để Kích hoạt chương trình điều khiển, và chuyển tới các bước xác lập điều kiện ràn buộc khác ( Ràng buộc an toàn khi vận hành sử dụng thang máy ).
Hình 4: Minh Họa
Khi đóng kín cửa ngoài, thành mép cạnh cửa cũng phải đụng vào công tác hành trình giới hạn. Để báo trạng thái On- Xác lập điều kiện 2.
Hình 5: Minh Họa

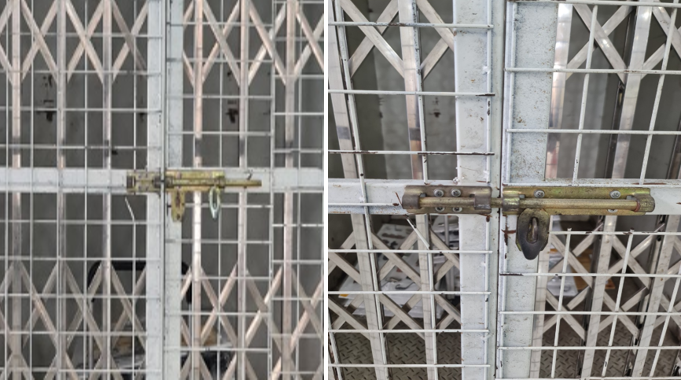

Bước 3 : Đóng - khóa chốt cửa bên ngoài.
Đóng khóa kỹ chốt cửa bên ngoài là điều kiện bắt buộc, để xác lập liên kết - Xác lập điều kiện 2,3 . Cho thang máy hoạt chuẩn bị hoạt động. Và cũng là điều kiện đảm bảo an toàn trong trong khi thang máy đang hoạt động.
Hình 6: Minh Họa
Bước 4: Chọn lầu tầng cần muốn đến [ 1,2,3 ]
Muốn đến lầu - tầng cần. Người vận hành sử dụng thang máy chỉ cần chọn nhấn nút ở bảng control điều khiển.

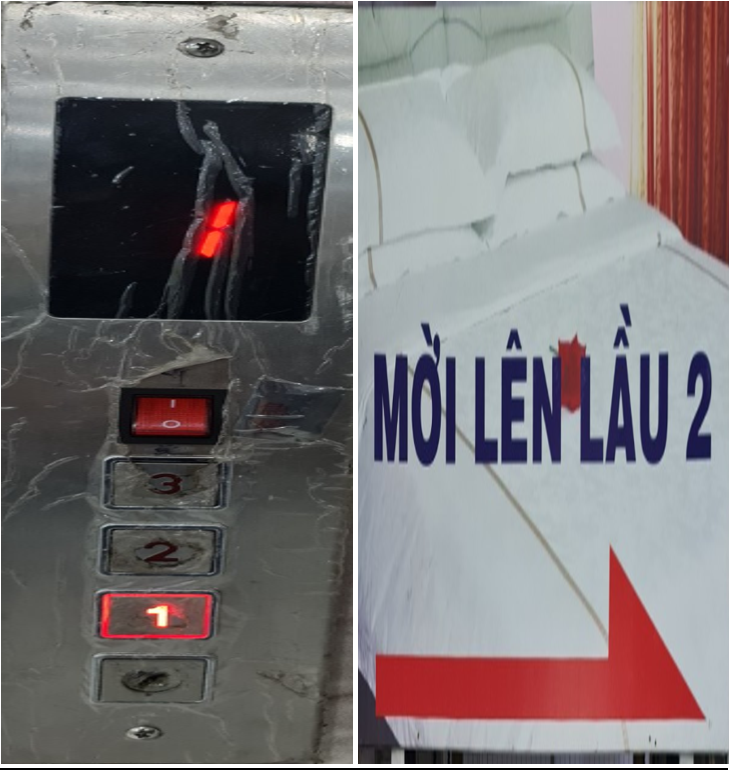

Hình 7: Minh Họa
Lưu ý: Thang máy chỉ hoạt động được trong các điều kiện sau.
Khi Tất cả đồng loạt các cửa có gắn công tác hành trình giới hạn đã được đóng.
Khi Nguồi điện 3 phaser 380v cấp cho Tủ điện Động lưc - Điều khiển có nguồn.
Khi Thang máy không bị hư lỗi gì về phần: Điện- Cơ khí- Phần Chương trình control.
III. NHỮNG LỖI THANG MÁY THƯỜNG GẶP - HƯỚNG DẪN BẢO TRÌ BẢO DƯỠNG THANG MÁY VINAHARDWARE
1. Những lỗi thường gặp
Thang máy đang chạy rồi đột ngột ngưng.
Thang máy không nhận tín hiệu từ bảng điều khiển [ Thỏa các Xác lập điều kiện ]
Thang máy chạy vượt quá công tác hành trình giới hạn.
Thang máy không có tín hiệu hiển thị hoạt động.
2. Nguyên nhân và cách khắc phục sửa chữa.
TH: Lỗi thang máy đang chạy rồi đột ngột ngưng.
Nguyên nhân : Có một hoặc nhiều cửa có gắn công tác hành trình chưa được đóng gài khóa chốt đúng vị trí.
> Cách khắc phục:
- Kiểm tra các cửa ở vị trí các lầu tầng xem đã đóng chưa ?
- Kiểm tra xem cửa buồng thang máy đã đóng chưa ?
>> Khi mà các cửa các ở các tầng và Buồng thang máy đã đóng thì thang máy sẽ tự động chạy đến vị trí mà người vận hành đã nhấn nút chọn ở bảng điểu khiển. Nếu thang máy không tự chạy thì Reset bật tắt lại bảng control điều khiển.
TH: Lỗi thang máy không nhận tín hiệu từ bảng điều khiển.
Nguyên nhân: Thang máy đang bị lỗi ( Wrong ) có thể do một hoặc nhiều nguyên nhân sau :
- Lỗi đường tín hiệu, do : dây dẫn, công tác hành trình, …Lỗi do khí các khí cụ điện.
- Lỗi về sự liên kết cơ khí - với các đường tín hiệu như: Công tác hành trình, xi lanh khí nén-thủy lực, các bộ truyền-truyền chuyển động, kết cấu liên kết.
Cách khắc phục:
>> Các lỗi này phải do nhân viên kỹ thuật, thuộc bên bộ phận bảo trì của công ty hoặc người có chuyên môn sửa chữa và chịu tránh nhiệm.
Chú ý: Nhân viên công ty hay bất kỳ ai, Nếu không có năng lực chuyên môn thì không được phép tự ý sữa chữa ( trừ khi có sự cho phép của bộ phận quản lý ). Nếu cố tình sửa chữa – Gây ra các hư hỏng thiệt hại tài sản. Thì phải hoàn toàn chịu trách nhiệm trước công ty Và Pháp Luật.
TH: Thang máy chạy quá công tác giới hạn hành trình cho phép.
Nguyên nhân:
- Do công tác hành trình bị hỏng – lúc nhận tín hiệu, lúc không.
- Do lỗi chương trình control cpu PLC.
Cách khắc phục:
>> Các lỗi này phải do nhân viên kỹ thuật, thuộc bên bộ phận bảo trì của công ty hoặc người có chuyên môn sửa chữa và chịu tránh nhiệm.
TH: Thang máy không có tín hiệu hoạt động
Cách nhận biết: Thông qua bảng điều khiển – đèn báo tủ Động lực điều khiển.

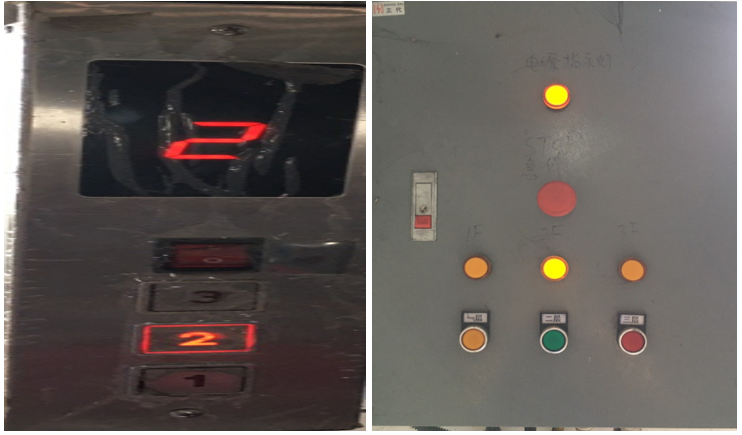

Hình 8: Minh Họa
Nguyên nhân:
- Nguồn điện lưới 380v/ 220v AC bị mất nguồn.
- Đường dây tín hiệu truyền tải điện bị hỏng.
- Hỏng khí cụ điện: CB , Cầu trì… Tổng kết nối mạch.
Cách khắc phục:
- Kiểm tra nguồn, trạm biến điện thế tổng công ty.
- Kiểm tra đường dây truyền tải.
- Kiểm tra các khí cụ điện kết nối với mạch điều khiển.
>> Các lỗi này phải do nhân viên kỹ thuật, thuộc bên bộ phận bảo trì của công ty hoặc người có chuyên môn sửa chữa và chịu tránh nhiệm.
3. Hướng dẫn Bảo Trì Bảo Dương Thang Máy
Thang máy là máy công cụ dùng để vận chuyển hàng hóa vật tư. Để cho thang máy hoạt động tốt, ổn định, có tuổi thọ lâu dài. Cần có chế độ bảo trì bảo dưỡng thích hơp theo lịch trình định kỳ tháng/ Năm.
Chế độ bảo trì dành cho thang máy hiện tại được thực hiện theo biểu của Phòng Quản lý kỹ thuật 3 tháng một lần, gồm các công việc sau:
- Bảo trì phần hệ thống điện.
- Bảo trì phần đường tín hiệu, thiết bị tín hiệu.
- Bảo trì phần Cơ khí.
- Bảo trì về phần Thủy Lực- Bộ phận cần bôi trơn.
- Bảo trì buồng phòng-Vệ sính Thang máy.
Thang máy trong và sau quá trình sử dụng cần thực hiện các công việc sau:
Quét dọn vệ sinh trong buồng và khu vực lân cận gần thang máy được sạch sẽ.
Không để các vật dụng, đồ dùng, ballet chứa sát tường - vách thang máy. Khoảng cách cho phép xếp pallet, hàng vật tư cách thang máy tối thiểu 40-50 Cm. Nhưng phải đảm bảo an toàn – hàng hóa vật không được phép rơi vãi gẫy đổ tường hỏng vách thành thang máy.
