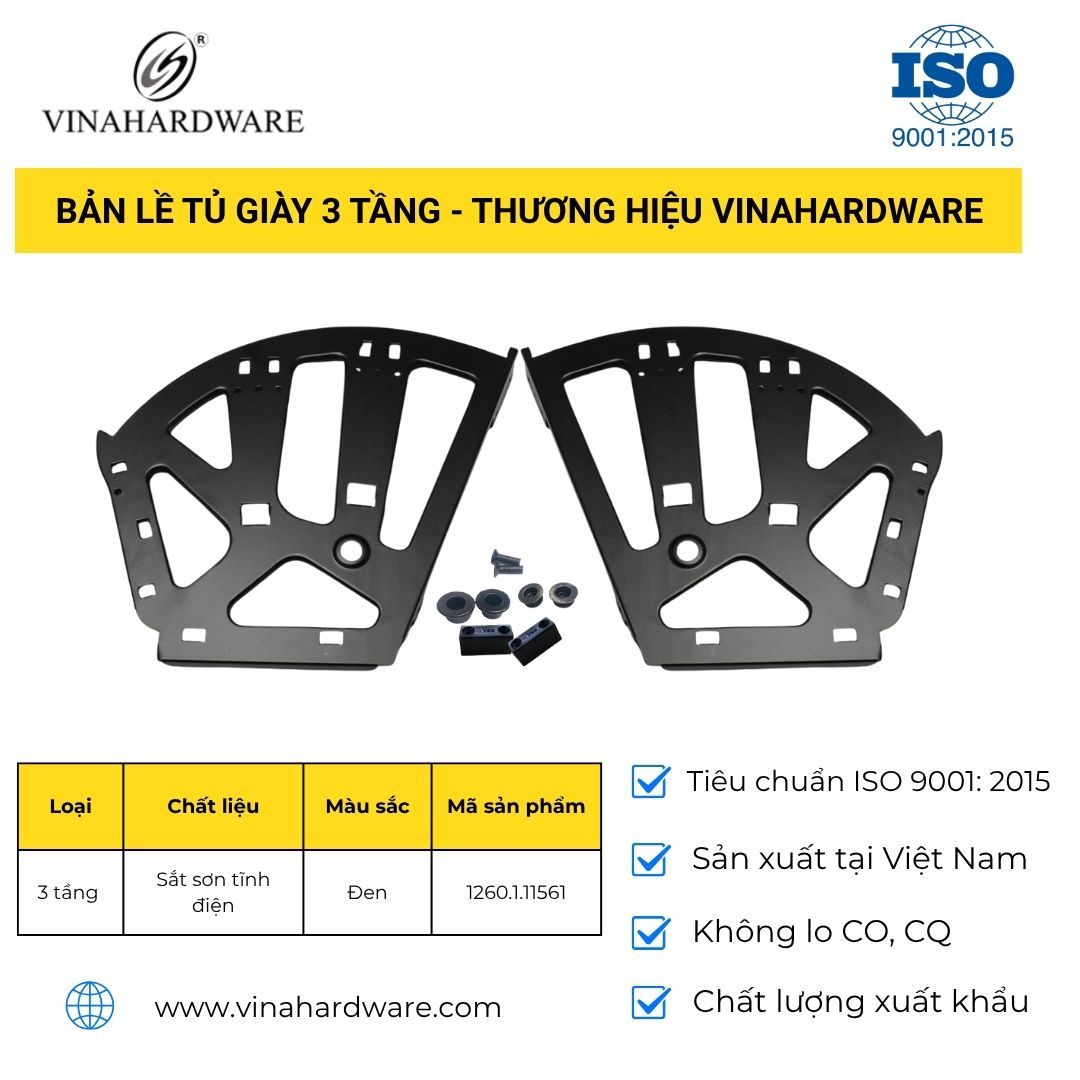

Bản lề tủ giày 3 tầng 1260.1.11561

BẢN LỀ TỦ GIÀY 3 TẦNG VINAHARDWARE – MÃ 1260.1.11561

---

1. Tổng quan sản phẩm

Bản lề tủ giày 3 tầng mã 1260.1.11561 do Vinahardware sản xuất là giải pháp cơ khí thông minh giúp bạn tận dụng triệt để không gian tủ, dễ dàng đẩy kéo các khay chứa giày dép lên xuống mà không cần tháo lắp. Thiết kế cách tân, vận hành êm ái, chịu tải tốt, phù hợp với tủ giày cỡ trung và lớn trong gia đình, văn phòng hay khách sạn.

---

2. Ưu điểm nổi bật



• Chịu tải tốt: Mỗi khay chịu được 10–12 kg, tổng tải cho cả hệ lên đến 30–35 kg.

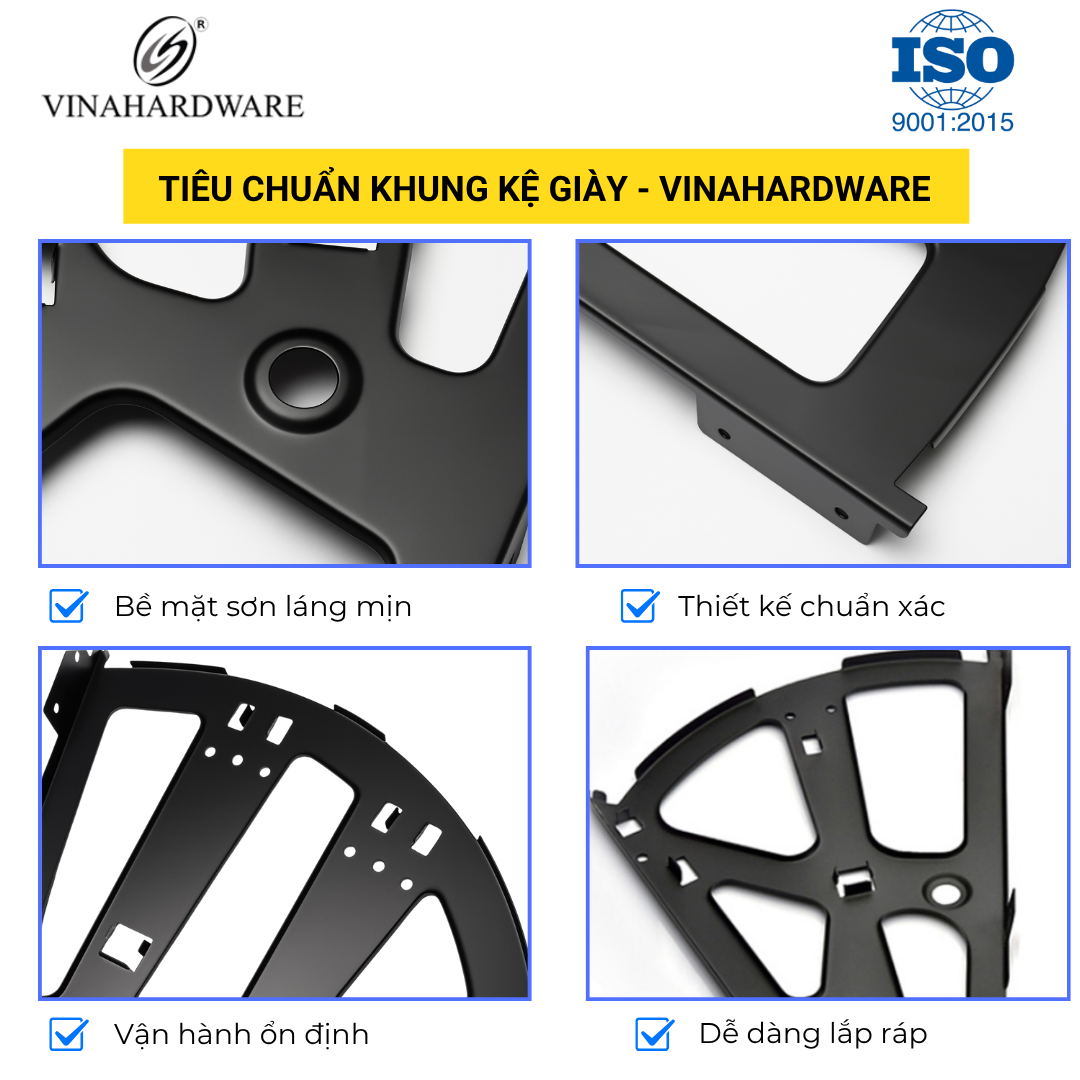

• Vật liệu bền bỉ: Thép mạ kẽm dày 0.6 mm, xử lý sơn tĩnh điện P01.7300 chống oxy hóa, bề mặt mịn, không xước.

• Gia công chính xác: Đột dập, chấn, kiểm soát sai số ≤ 0.2 mm, đảm bảo vận hành trơn tru và độ bền lâu dài.

• Lắp đặt nhanh chóng: Khoan bắt vít trực tiếp, không cần phụ kiện rườm rà, tiết kiệm thời gian và công sức.

---

3. Thông số kỹ thuật

Chi tiết	Thông số
Mã sản phẩm	1260.1.11561

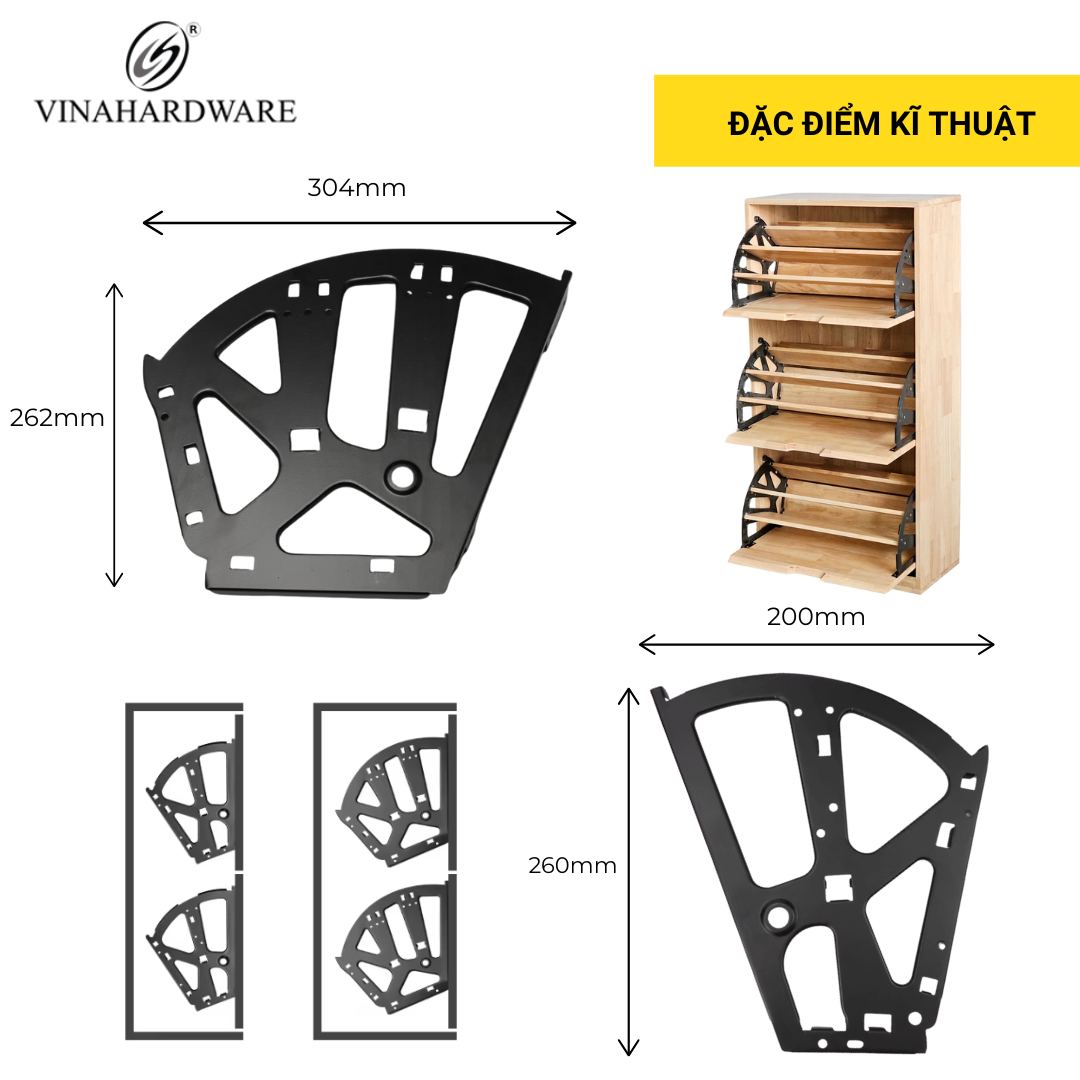

Kích thước tổng (Rộng × Cao)	260 × 310 mm
Chiều sâu tầng trên cùng	175 mm
Chiều sâu tầng dưới cùng	142 mm
Độ dày thép	0.6 mm
Chất liệu	Thép mạ kẽm + sơn tĩnh điện mờ hoặc nhám
Tải trọng mỗi tầng	10–12 kg
Tổng tải hệ	≤ 35 kg

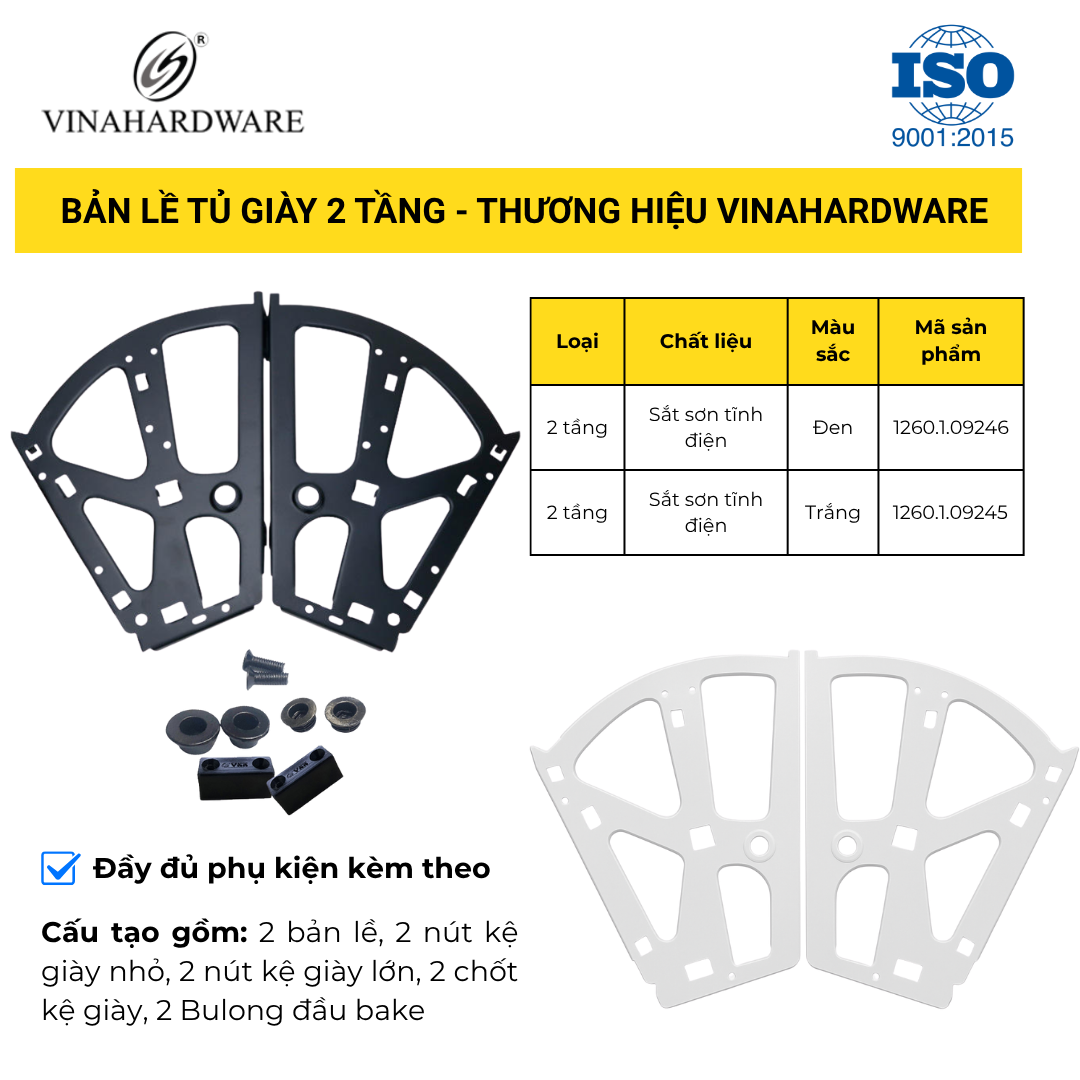

Phụ kiện đi kèm	Nút nhựa, nút atimon, bulong M4
Bảo hành	12 tháng

---

4. Ứng dụng

• Tủ giày gia đình: Tối ưu không gian chật hẹp, dễ dàng kéo đẩy các khay giày khi sử dụng.

• Kệ giày văn phòng: Thiết kế hiện đại, giúp lưu trữ hàng chục đôi giày gọn gàng, chuyên nghiệp.

• Khách sạn, homestay: Tích hợp trong tủ lưu trú, mang lại trải nghiệm tiện nghi cho khách lưu trú.

---

5. Hướng dẫn lắp đặt cơ bản

1. Đánh dấu vị trí khoan theo lỗ mẫu trên bản lề.

2. Khoan lỗ Ø4 mm trên thành tủ, sâu ~15 mm.

3. Cố định bản lề bằng bulong M4 kèm nút che nhựa atimon.

4. Kiểm tra độ trượt: kéo đẩy khay lên xuống, siết lại ốc nếu có hiện tượng lỏng.

5. Hoàn thiện: vệ sinh bavia, lau sạch mỡ bám, sẵn sàng sử dụng.

---

HỒ SƠ CÔNG NGHỆ SẢN XUẤT

Sản phẩm: Bản lề tủ giày 3 tầng
Mã hàng: 1260.1.11561
Đơn vị sản xuất: Công ty CP SX XNK Vinahardware
Xuất xứ: Việt Nam
MOQ sản xuất: 10.000 cặp

---

I. Thông số kỹ thuật sản phẩm

Hạng mục	Thông tin
Kích thước tổng	260 x 310 mm
Chất liệu chính	Sắt tấm mạ kẽm dày 0.5 mm
Bề mặt hoàn thiện	Sơn tĩnh điện P01.7300 – có thể thay đổi màu theo yêu cầu
Tải trọng mỗi tầng	10 – 12 kg
Tổng tải hệ thống	~35 kg
Phụ kiện kèm theo	Nút lớn WC3TL, nút nhỏ WC3TN, nhựa VNH261210B, bulong HSS412B
Bảo hành	12 tháng

---

II. Danh mục vật tư & định mức (cho 10.000 cặp)

Vật tư / Phụ kiện	Số lượng
Sắt tấm mạ kẽm 0.5mm	7.560 kg
Nút lớn WC3TL (atimon, màu đen)	20,000 cái
Nút nhỏ WC3TN (atimon, màu đen)	20,000 cái
Nút nhựa VNH261210B	20,000 cái
Bulong đầu côn M4 HSS412B	20,000 con
Bột sơn tĩnh điện P01.7300	100 kg
Tổng chi phí vật tư

---

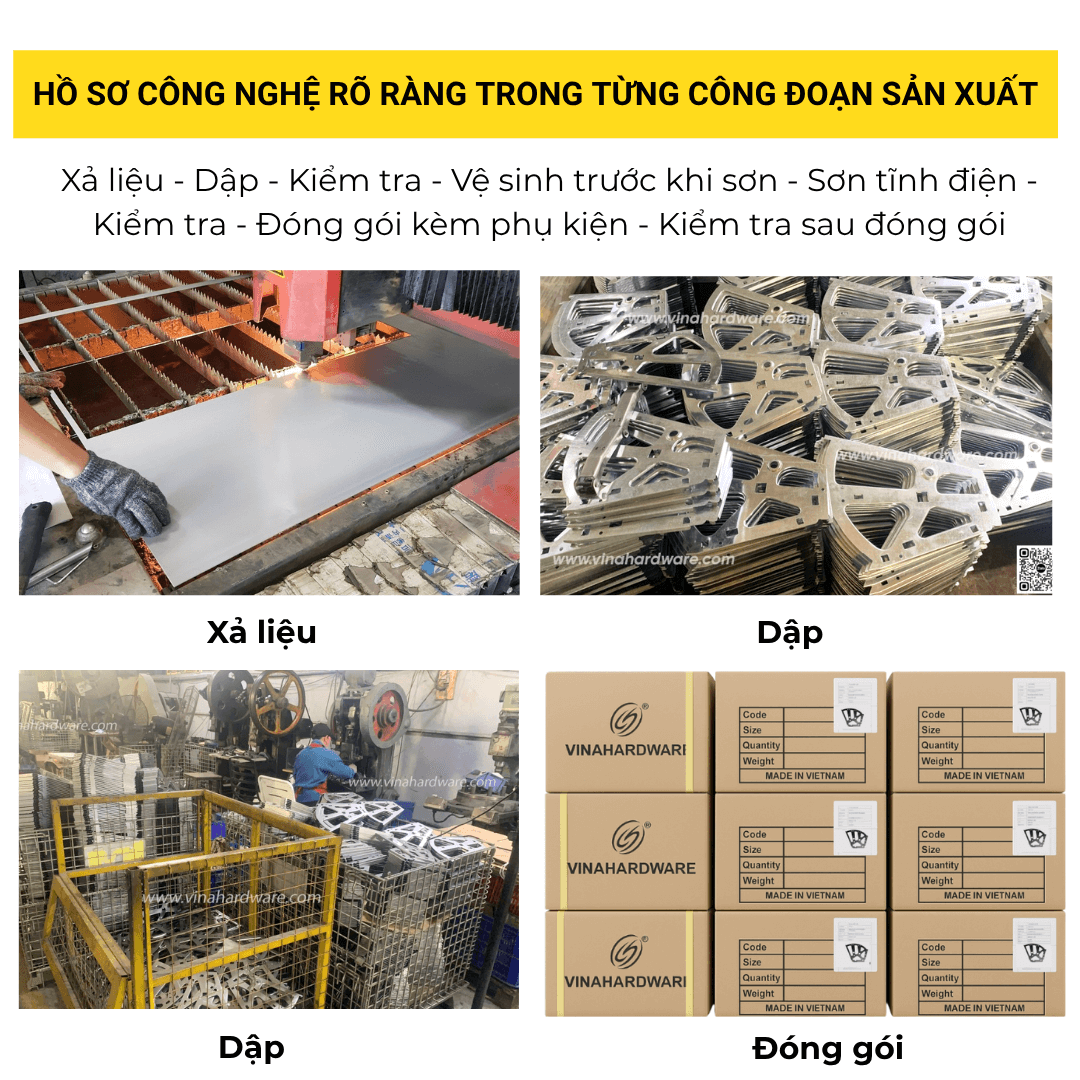

III. Quy trình công nghệ sản xuất

Bước	Công đoạn	Thiết bị sử dụng	Mục tiêu kỹ thuật
1	Lấy và kiểm tra liệu	Cân điện tử, thước, máy đo	Đúng quy cách, không cong vênh
2	Xả liệu, chấn, cắt	Máy chấn thủy lực, máy cắt CNC	Sai số < ±0.2 mm
3	Dập định hình	Máy dập cơ 40–150 tấn	Chính xác theo khuôn, không nứt gãy

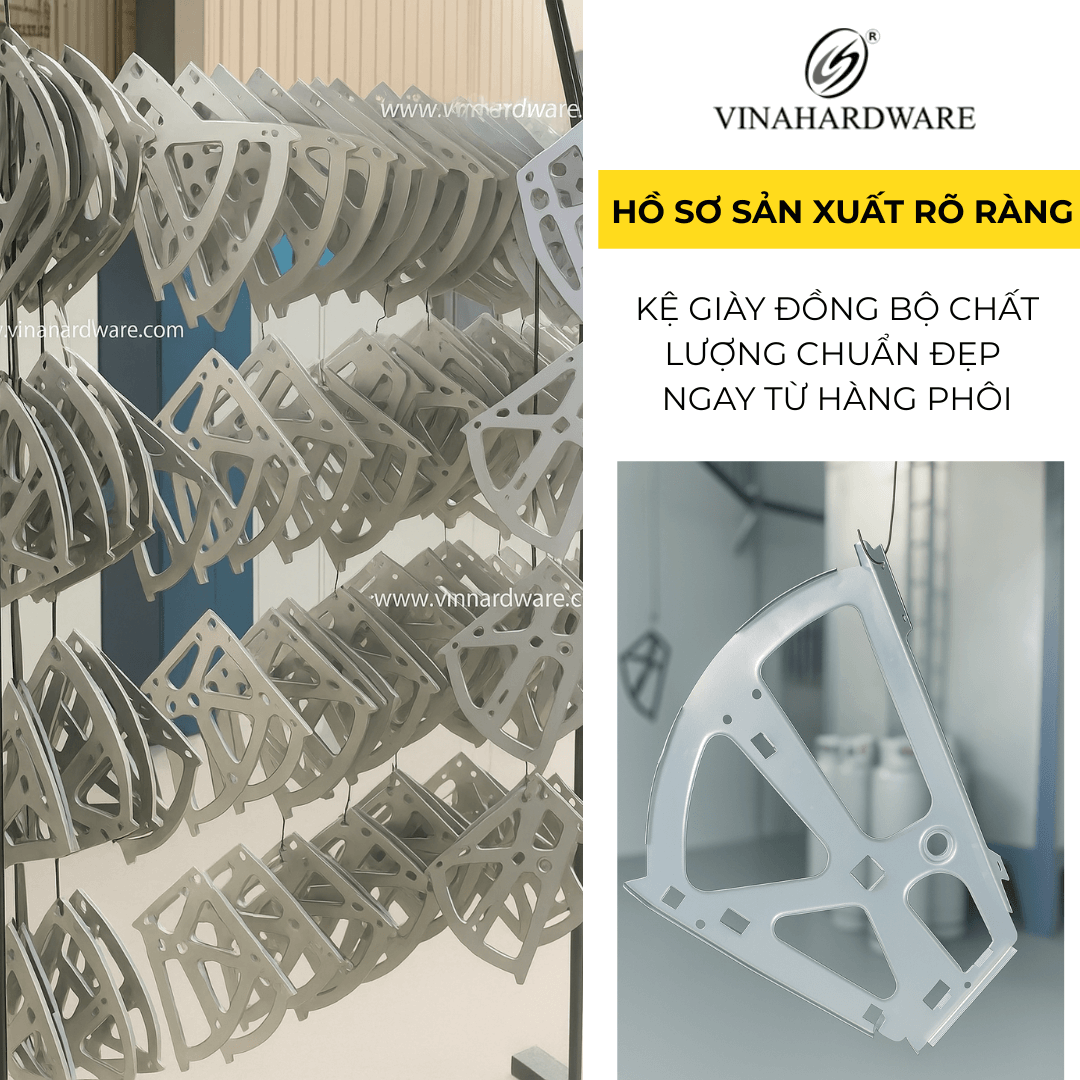

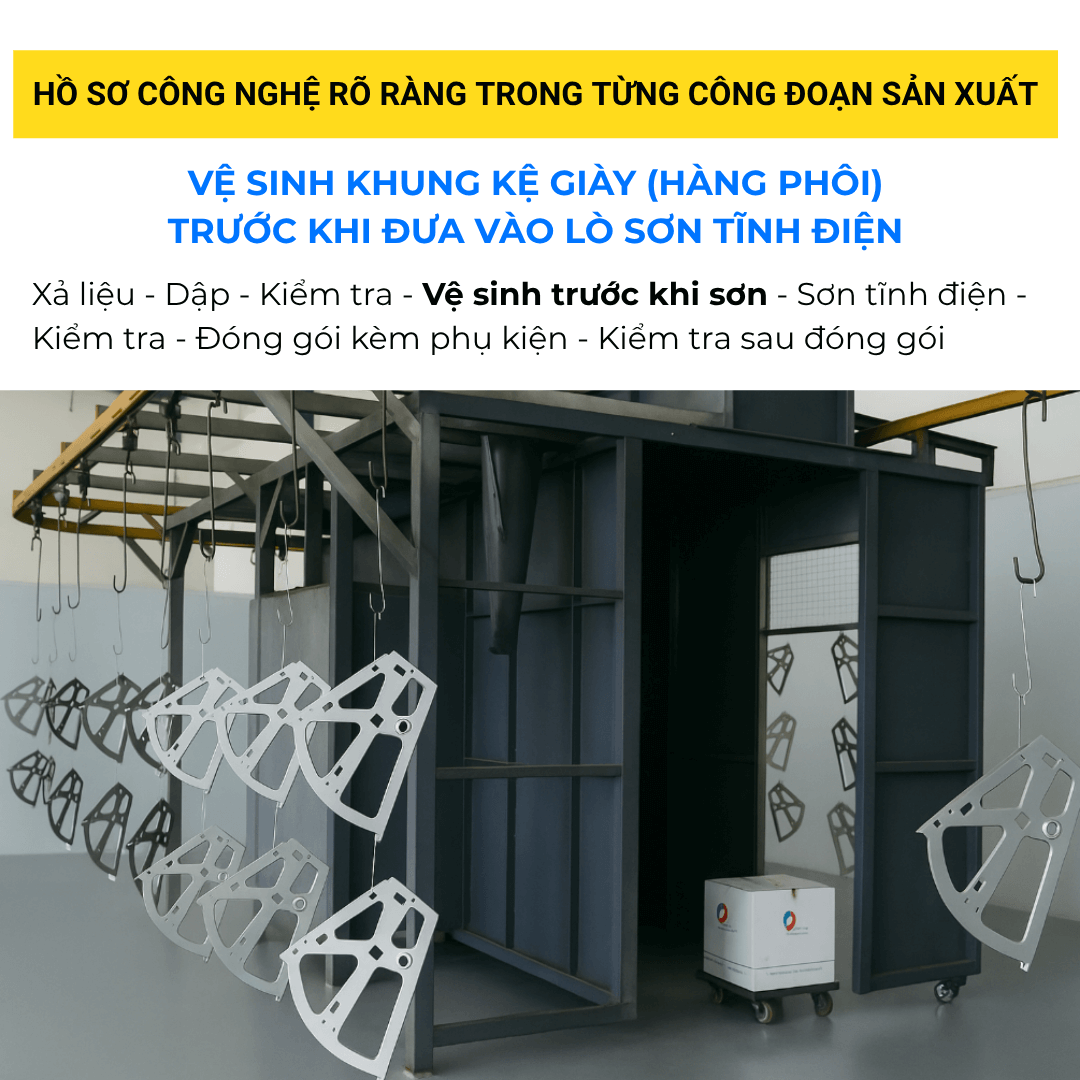

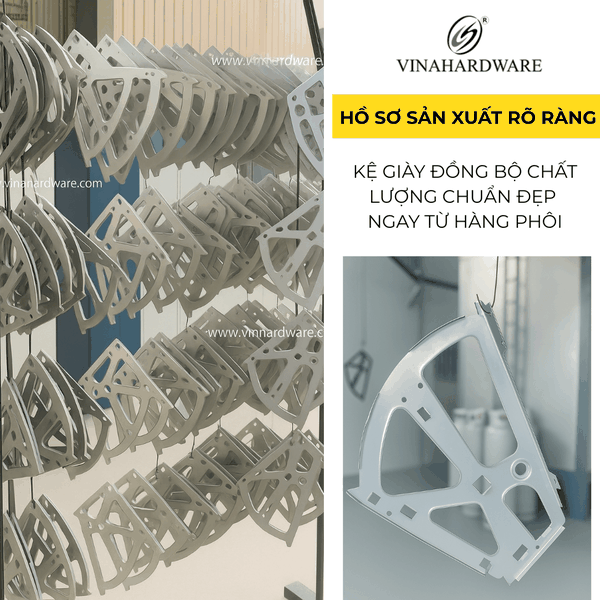

4	Vệ sinh trước sơn	Máy rung tẩy dầu, thổi khí, sấy	Sạch dầu mỡ, bụi sắt, đạt khô bề mặt
5	Sơn tĩnh điện	Buồng sơn tĩnh điện, lò sấy 180°C	Độ dày phủ 60–80 µm, không bong tróc
6	Lắp ráp phụ kiện & kiểm tra	Dụng cụ tay + khuôn hỗ trợ	Ráp đúng vị trí, không thiếu chi tiết
7	Kiểm tra chất lượng đầu ra	Bộ thước đo, bảng checklist QC	Đúng kích thước, đúng tải, sạch đẹp

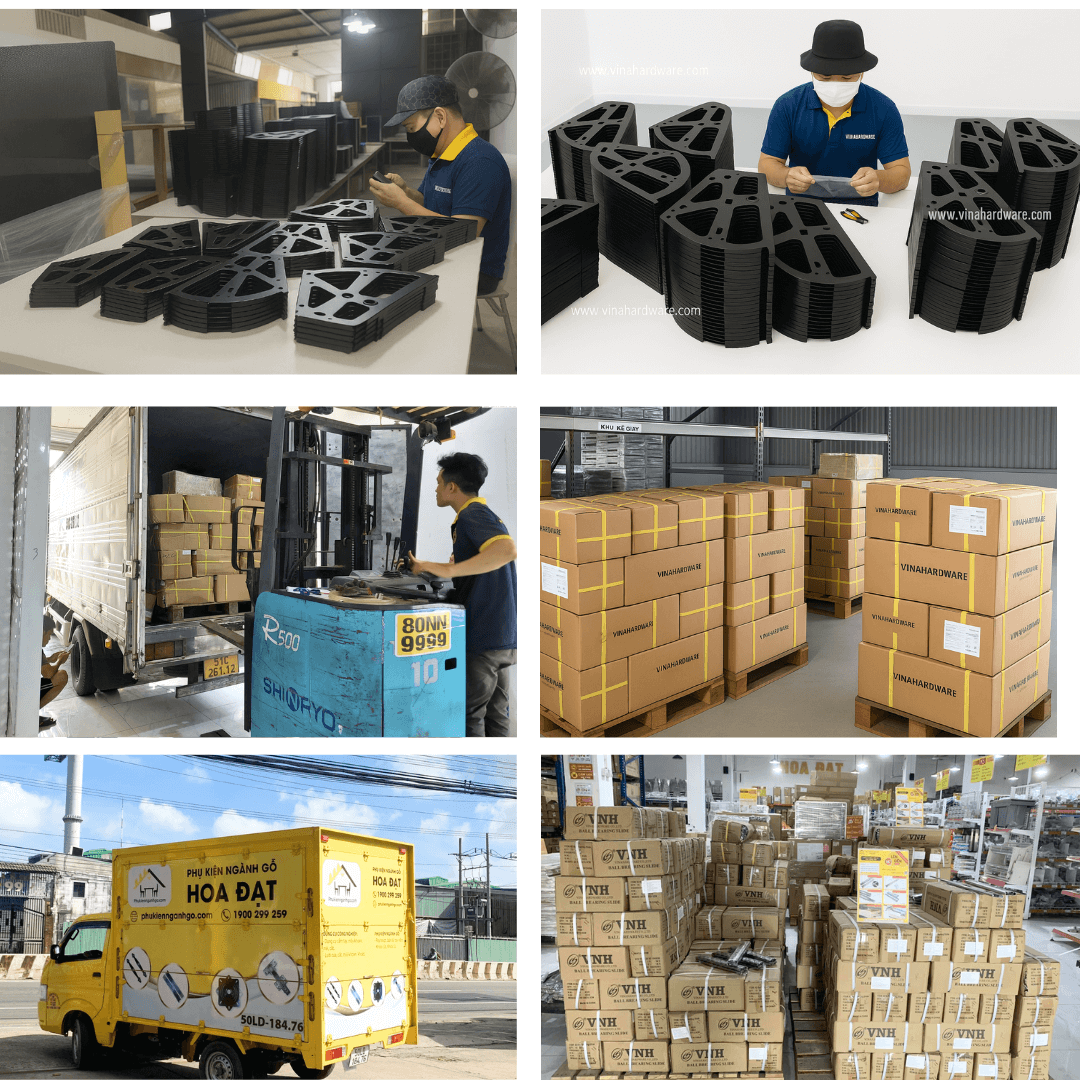

8	Đóng gói thành phẩm	Bọc PE, thùng carton, tem mã	Đủ phụ kiện, chống xước khi vận chuyển

---

IV. Kế hoạch sản xuất & thời gian thực hiện

• Ngày bắt đầu sản xuất:

• Thời gian chuẩn bị: 4.625 ngày

• Thời gian gia công trực tiếp: 15-25 ngày

• Tổng thời gian sản xuất: 25 ngày

• Sản lượng: 5.000 - 20.000 cặp

---

V. Kiểm tra & nghiệm thu

Hạng mục kiểm tra	Yêu cầu đạt
Kích thước tổng	Sai số ±0.5 mm
Màu sắc sơn	Theo mẫu chuẩn / màu khách yêu cầu
Tải trọng	≥10 kg mỗi tầng
Phụ kiện đầy đủ	Nút lớn, nút nhỏ, bulong, nhựa
Logo	Không logo

---

VI. Thưởng/Phạt và phân bổ trách nhiệm sản xuất

• Tiêu chí chấm: tiến độ, vệ sinh, bảo trì, chất lượng, trách nhiệm

• Phân bổ:

  • 70% cuối tháng

  • 30% vào thưởng chuyên cần cuối năm

---

VII. Ghi chú đặc biệt

• Bản lề sử dụng thép mạ kẽm chất lượng cao, chống ăn mòn, đảm bảo độ bền trong môi trường tủ giày thường xuyên ẩm.

• Có thể xử lý màu sơn theo yêu cầu khách hàng (đen, trắng, xám, vân gỗ…).

• Sản xuất và kiểm định trực tiếp tại nhà máy Vinahardware Việt Nam.

✅ PHIẾU KIỂM TRA CHẤT LƯỢNG SẢN PHẨM

Tên sản phẩm: Bản lề tủ giày 3 tầng
Mã sản phẩm: 1260.1.11561
Ngày kiểm tra: ___ / ___ / 202__
Nhân viên kiểm tra: ___________________
Số lô / mã hàng: ___________________

STT	Hạng mục kiểm tra	Tiêu chuẩn kỹ thuật / Sai số cho phép	Đạt (✔)	Không đạt (✘)	Ghi chú
1	Kích thước tổng thể	260 mm x 310 mm ± 0.6 mm
2	Vật liệu	Thép mạ kẽm, độ dày 0.6 mm			Kiểm tra nhãn mác vật tư
3	Bề mặt sơn	Sơn tĩnh điện đều, không bong tróc, không gỉ
4	Màu sắc bề mặt	Màu P01.7300 (đen) hoặc theo đơn hàng			So sánh với mẫu chuẩn
5	Vị trí & kích thước lỗ	Đúng bản vẽ kỹ thuật, chính xác khoảng cách & đường kính
6	Xử lý mép	Mép tròn hoặc mài nhẵn, không ba via, không sắc cạnh
7	Độ ăn khớp phụ kiện	Ráp khít, không lệch, không lỏng lẻo
8	Phụ kiện đi kèm	2 nút lớn WC3TL, 2 nút nhỏ WC3TN, 2 nút nhựa VNH261210B, 2 bulong M4			Kiểm đếm đủ số lượng
9	Kiểm tra tải trọng	Mỗi tầng chịu ≥10 kg không biến dạng			Thử nghiệm trên 5% lô hàng
10	Vận hành nâng hạ	Mượt, không kẹt, không phát tiếng ồn bất thường			Kiểm tra thủ công
11	Mối hàn (nếu có)	Mối hàn sạch, không rỗ, không nứt
12	Vệ sinh sản phẩm	Không dầu mỡ, bụi bẩn, sạch sẽ trước khi đóng gói
13	Bao bì đóng gói	Gói đúng quy cách, có lót bảo vệ, tem/mã đầy đủ			Có thể bổ sung mã vạch nếu cần

---

🔍 TỔNG HỢP KẾT QUẢ KIỂM TRA

• Tổng số lượng kiểm: __________ cái

• Số lượng lỗi: __________ cái

• Tỷ lệ lỗi: __________ %

• Hành động xử lý:
  ☐ Chấp nhận lô hàng
  ☐ Yêu cầu xử lý lại
  ☐ Từ chối lô hàng

---

✍️ Chữ ký người kiểm tra: _______________________

📆 Ngày kiểm: ___ / ___ / 202__
